ສະພາ Peltier

ໃນຖານະເປັນຜູ້ຜະລິດ, X-meritan Peltier Assembly ໃຊ້ເທກໂນໂລຍີ semiconductor thermoelectric ເພື່ອໂອນຄວາມຮ້ອນລະຫວ່າງດ້ານເຢັນແລະດ້ານຮ້ອນຂອງໂມດູນ.

ຂໍ້ດີ

ໂຄງສ້າງປະສົມປະສານທີ່ຫນາແຫນ້ນ

ສະພາແຫ່ງ Peltier ປະສົມປະສານສ່ວນປະກອບຂອງຄວາມເຢັນຂອງ thermoelectric ແລະພາກສ່ວນການກະຈາຍຄວາມຮ້ອນເຂົ້າໄປໃນຫນ່ວຍດຽວ. ໂຄງສ້າງນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ອງການຂອງອົງປະກອບເຮັດຄວາມເຢັນທີ່ແຍກຕ່າງຫາກແລະງ່າຍໃນການຕິດຕັ້ງພາຍໃນພື້ນທີ່ອຸປະກອນທີ່ຈໍາກັດ.

ໂຄງປະກອບການເຮັດຄວາມເຢັນແບບ Solid-State

ສະພາແຫ່ງດັ່ງກ່າວດໍາເນີນການຜ່ານເທກໂນໂລຍີຄວາມເຢັນ semiconductor thermoelectric ໂດຍບໍ່ມີອົງປະກອບເຄື່ອງເຮັດຄວາມເຢັນທີ່ອີງໃສ່ເຄື່ອງເຮັດຄວາມເຢັນ. ໂຄງປະກອບການຂອງແຂງໄດ້ລົບລ້າງການເຄື່ອນໄຫວເຄື່ອງເຮັດຄວາມເຢັນກົນຈັກແລະຫຼຸດຜ່ອນການສັ່ນສະເທືອນຂອງການດໍາເນີນງານແລະສິ່ງລົບກວນ.

ການອອກແບບການຖ່າຍທອດຄວາມຮ້ອນໂດຍກົງ

ໂມດູນ thermoelectric ໂອນຄວາມຮ້ອນໂດຍກົງລະຫວ່າງດ້ານເຢັນແລະດ້ານຮ້ອນ. ການອອກແບບນີ້ເຮັດໃຫ້ການຄວບຄຸມອຸນຫະພູມທ້ອງຖິ່ນສໍາລັບອົງປະກອບເອເລັກໂຕຣນິກທີ່ຕ້ອງການເງື່ອນໄຂຄວາມຮ້ອນທີ່ຫມັ້ນຄົງ.

ລະບົບລະບາຍຄວາມຮ້ອນແບບປະສົມປະສານ

ດ້ານເຢັນໃຊ້ຕົວໂອນຄວາມຮ້ອນຂອງອາລູມິນຽມຫຼືທອງແດງເພື່ອເກັບກໍາຄວາມຮ້ອນຈາກພື້ນທີ່ເປົ້າຫມາຍ. ດ້ານຮ້ອນປະສົມປະສານຊຸດລະບາຍຄວາມຮ້ອນອາລູມິນຽມແລະພັດລົມເພື່ອປົດປ່ອຍຄວາມຮ້ອນທີ່ຖືກໂອນແລະຮັກສາຄວາມສົມດຸນຂອງຄວາມຮ້ອນຂອງອຸປະກອນ.

ການຕັ້ງຄ່າໂຄງສ້າງແບບຍືດຫຍຸ່ນ

ໂຄງສ້າງການປະກອບສາມາດໄດ້ຮັບການປັບຕາມຄວາມຕ້ອງການການຕິດຕັ້ງ, ລວມທັງຂະຫນາດ, ການຕັ້ງຄ່າ TEC, ແລະການໂຕ້ຕອບການເຊື່ອມຕໍ່.

ອົງປະກອບຫຼັກ

ການປະຕິບັດຂອງສະພາແຫ່ງ Peltier ແມ່ນຂຶ້ນກັບການປະສານງານລະຫວ່າງອົງປະກອບເຮັດຄວາມເຢັນ semiconductor, ອຸປະກອນການຖ່າຍທອດຄວາມຮ້ອນ, ແລະໂຄງສ້າງກົນຈັກ.

Thermoelectric Cooling Chip

ຊິບເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນແມ່ນອົງປະກອບຫຼັກທີ່ຮັບຜິດຊອບຕໍ່ການຖ່າຍທອດຄວາມຮ້ອນ. ເມື່ອກະແສໄຟຟ້າຜ່ານວັດສະດຸ semiconductor, ຄວາມຮ້ອນຈະຖືກດູດຊຶມຢູ່ຂ້າງຫນຶ່ງແລະປ່ອຍອອກມາໃນດ້ານກົງກັນຂ້າມ, ສ້າງຜົນກະທົບຂອງຄວາມເຢັນ.

ຊັ້ນໃຕ້ດິນເຊລາມິກ

substrates ເຊລາມິກສະຫນອງ insulation ໄຟຟ້າແລະສະຫນັບສະຫນູນກົນຈັກສໍາລັບອົງປະກອບ thermoelectric. ພວກເຂົາເຈົ້າຍັງປະຕິບັດເປັນສ່ວນຫນຶ່ງຂອງເສັ້ນທາງການຖ່າຍທອດຄວາມຮ້ອນລະຫວ່າງຊິບ semiconductor ແລະອົງປະກອບພາຍນອກ.

ວັດສະດຸການໂຕ້ຕອບຄວາມຮ້ອນ

grease silicone conductivity ຄວາມຮ້ອນສູງແມ່ນຖືກນໍາໃຊ້ລະຫວ່າງຫນ້າຕິດຕໍ່ເພື່ອປັບປຸງການນໍາຄວາມຮ້ອນແລະຫຼຸດຜ່ອນການສູນເສຍການຖ່າຍທອດຄວາມຮ້ອນທີ່ເກີດຈາກຊ່ອງຫວ່າງຂອງຫນ້າດິນ.

ຕັນການຖ່າຍທອດຄວາມຮ້ອນດ້ານຂ້າງເຢັນ

ດ້ານເຢັນໃຊ້ທ່ອນໄມ້ອາລູມິນຽມຫຼືທອງແດງເພື່ອໂອນຄວາມຮ້ອນຈາກອົງປະກອບທີ່ເຮັດຄວາມເຢັນໄປສູ່ໂມດູນ thermoelectric.

ໂຄງສ້າງການກະຈາຍຄວາມຮ້ອນດ້ານຂ້າງຮ້ອນ

ດ້ານຮ້ອນປະສົມປະສານການຫລົ້ມຈົມຄວາມຮ້ອນອາລູມິນຽມແລະພັດລົມເພື່ອເອົາຄວາມຮ້ອນທີ່ໂອນຈາກດ້ານເຢັນແລະຄວາມຮ້ອນທີ່ຜະລິດໃນລະຫວ່າງການດໍາເນີນງານ.

ໂຄງສ້າງການແກ້ໄຂກົນຈັກ

screws ຊັ້ນອຸດສາຫະກໍາຫຼື epoxy resin ຖືກນໍາໃຊ້ເພື່ອຮັບປະກັນອົງປະກອບພາຍໃນແລະພາຍນອກ, ຮັກສາຄວາມຫມັ້ນຄົງຂອງການປະກອບໃນລະຫວ່າງການປະຕິບັດງານ.

ຄໍາຮ້ອງສະຫມັກ

ເນື່ອງຈາກໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະວິທີການເຮັດຄວາມເຢັນທີ່ອີງໃສ່ semiconductor, X-meritan Peltier Assembly ແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນທີ່ຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມອຸນຫະພູມທ້ອງຖິ່ນແລະການຖ່າຍທອດຄວາມຮ້ອນທີ່ຄວບຄຸມ.

ຂະບວນການຜະລິດແລະການຄວບຄຸມຄຸນນະພາບ

ການຜະລິດ X-meritan ກວມເອົາການພັດທະນາວັດສະດຸ thermoelectric, ການປຸງແຕ່ງອົງປະກອບ TEC, ແລະການປະກອບການປະກອບ.

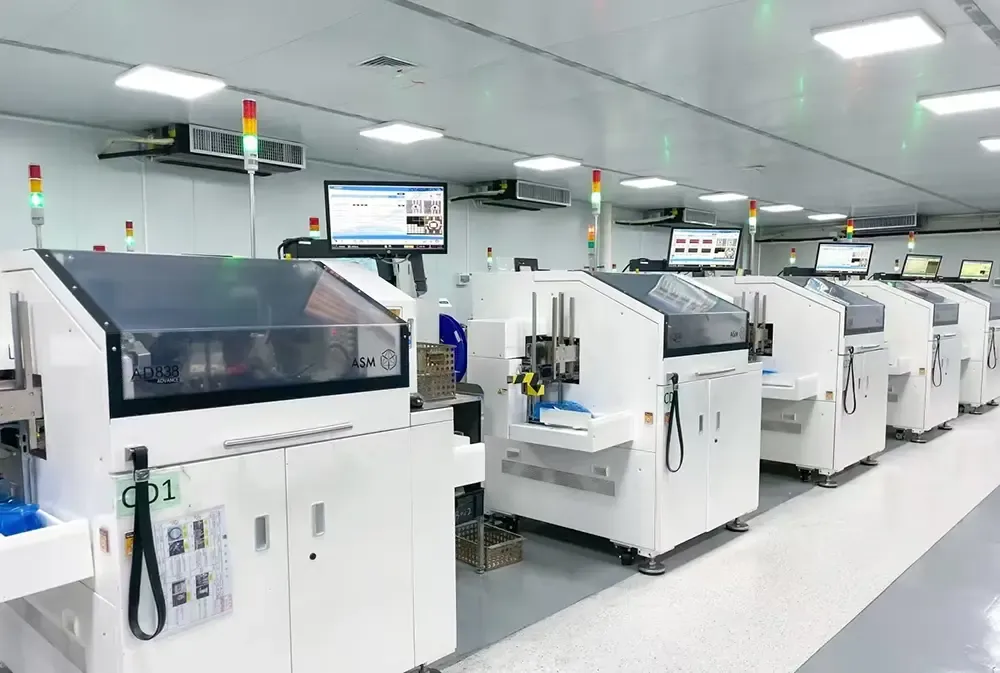

ອຸປະກອນການຜະລິດ: ເຕົາອົບກົ່ວ, ເຄື່ອງແມ່ພິມ swing ສັ່ນ, ເຄື່ອງເຊື່ອມ, ເຕົາອົບ, ເຄື່ອງພິມ inkjet, ເຫຼັກ soldering, ເຄື່ອງແຈກຈ່າຍ, ເຄື່ອງປະທັບຕາອັດຕະໂນມັດ, ເຄື່ອງຕັດ, ເຄື່ອງແຂງ, ອຸປະກອນ soldering reflow, ແລະເຄື່ອງພິມອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ.

ການກວດກາສະພາ

ການຈັດວາງຊິບດ້ວຍຄວາມຮ້ອນ: ກວດສອບການຈັດຕຳແໜ່ງຊິບ ແລະຄວາມຖືກຕ້ອງຂອງການປະກອບ.

ການຜູກມັດຊັ້ນໃຕ້ດິນເຊລາມິກ: ກວດເບິ່ງສະພາບການເຊື່ອມໂຍງລະຫວ່າງຊັ້ນໃຕ້ດິນເຊລາມິກ ແລະ ອົງປະກອບຂອງເຄື່ອງໃຊ້ຄວາມຮ້ອນ.

ການເຊື່ອມຕໍ່ soldering: ກວດເບິ່ງຂໍ້ຕໍ່ solder ສໍາລັບຄວາມຫມັ້ນຄົງຂອງໄຟຟ້າແລະກົນຈັກ.

ຄໍາຮ້ອງສະຫມັກການໂຕ້ຕອບຄວາມຮ້ອນ: ຢືນຢັນການປົກຫຸ້ມຂອງໄຂມັນຄວາມຮ້ອນແລະສະພາບຫນ້າດິນຕິດຕໍ່.

ຄວາມໝັ້ນຄົງຂອງໂຄງສ້າງກົນຈັກ: ກວດເບິ່ງຄວາມແຂງແຮງຂອງການສ້ອມແຊມ ແລະ ຄວາມສົມບູນຂອງການປະກອບທັງໝົດ.

ການກວດກາປະສິດທິພາບສຸດທ້າຍ

ສະພາບການເຊື່ອມຕໍ່ໄຟຟ້າ: ກວດສອບສະຖານະການເຊື່ອມຕໍ່ໄຟຟ້າ.

ຄວາມສອດຄ່ອງຂອງໂຄງສ້າງ: ກວດເບິ່ງການສອດຄ່ອງຂອງອົງປະກອບ ແລະສະພາບຂອງການປະກອບ.

ສະພາບເສັ້ນທາງການຖ່າຍທອດຄວາມຮ້ອນ: ກວດສອບຄວາມສົມບູນຂອງເສັ້ນທາງການນໍາຄວາມຮ້ອນ.

ການປະຕິບັດການລະບາຍຄວາມຮ້ອນ ແລະລະບາຍຄວາມຮ້ອນ: ຢືນຢັນການທໍາງານຂອງຄວາມເຢັນ ແລະການດໍາເນີນງານການກະຈາຍຄວາມຮ້ອນ.

ຄໍາຖາມດ້ານວິຊາການທີ່ຖາມເລື້ອຍໆ

ຂ້ອຍຈະຕິດຕັ້ງສະພາ Peltier ໄດ້ແນວໃດ?

ກ່ອນທີ່ຈະຕິດຕັ້ງ, ໃຫ້ແນ່ໃຈວ່າຫນ້າດິນແມ່ນຮາບພຽງແລະສະອາດ. ທານໍ້າມັນຄວາມຮ້ອນໃຫ້ເທົ່າກັນລະຫວ່າງໂມດູນ ແລະ ດ້ານການຕິດຕໍ່. Tighten fixing screws ເທົ່າທຽມກັນເພື່ອຫຼີກເວັ້ນການຄວາມກົດດັນຫຼາຍເກີນໄປກ່ຽວກັບ substrate ceramic.

ດ້ານຮ້ອນຄວນມີພື້ນທີ່ພຽງພໍສໍາລັບການລະບາຍຄວາມຮ້ອນ. ການຕິດຕໍ່ກັບຄວາມຮ້ອນທີ່ບໍ່ດີຫຼືຄວາມສາມາດໃນການປ່ອຍຄວາມຮ້ອນທີ່ບໍ່ພຽງພໍອາດຈະຫຼຸດລົງການປະຕິບັດຄວາມເຢັນ.

ເບື້ອງໃດຮ້ອນ ແລະອັນໃດເຢັນ?

ດ້ານເຢັນດູດເອົາຄວາມຮ້ອນຈາກອົງປະກອບເປົ້າຫມາຍ, ໃນຂະນະທີ່ດ້ານຮ້ອນປ່ອຍຄວາມຮ້ອນຜ່ານຊຸດລະບາຍຄວາມຮ້ອນແລະພັດລົມ.

ໃນ​ລະ​ຫວ່າງ​ການ​ຕິດ​ຕັ້ງ​:

●ດ້ານເຢັນເຊື່ອມຕໍ່ກັບອົງປະກອບທີ່ຕ້ອງການຄວາມເຢັນ.

●ດ້ານຮ້ອນເຊື່ອມຕໍ່ກັບໂຄງສ້າງການກະຈາຍຄວາມຮ້ອນ.

● ການໄຫຼວຽນຂອງອາກາດອ້ອມຊຸດລະບາຍຄວາມຮ້ອນຄວນຈະບໍ່ມີສິ່ງກີດຂວາງ.

ຂ້ອຍຕ້ອງການການສະຫນອງພະລັງງານປະເພດໃດ?

ການສະຫນອງພະລັງງານຄວນຈະກົງກັບຂໍ້ກໍາຫນົດໄຟຟ້າຂອງໂມດູນເຮັດຄວາມເຢັນ thermoelectric ທີ່ເລືອກ.

ການພິຈາລະນາທີ່ແນະນໍາ:

● ໃຊ້ການສະຫນອງພະລັງງານ DC ທີ່ຫມັ້ນຄົງ.

● ຈັບຄູ່ແຮງດັນ ແລະຄວາມຕ້ອງການປັດຈຸບັນກັບຂໍ້ກໍານົດຂອງໂມດູນ TEC.

● ຫຼີກລ່ຽງສະພາບພະລັງງານທີ່ບໍ່ສະຖຽນທີ່ອາດສົ່ງຜົນກະທົບຕໍ່ການເຮັດວຽກຂອງຄວາມເຢັນ.

ເປັນຫຍັງຂ້າງຮ້ອນຂອງຂ້ອຍຈຶ່ງບໍ່ເຮັດໃຫ້ລະບົບເຢັນ?

ສາເຫດທົ່ວໄປປະກອບມີ:

● ຄວາມອາດສາມາດລະບາຍຄວາມຮ້ອນບໍ່ພຽງພໍ

● ການຕິດຕໍ່ທີ່ບໍ່ດີລະຫວ່າງພື້ນຜິວການຖ່າຍທອດຄວາມຮ້ອນ

● ການໃຊ້ນໍ້າມັນລະບາຍຄວາມຮ້ອນບໍ່ສະຫມໍ່າສະເຫມີ

● ຂີ້ຝຸ່ນສະກັດກັ້ນພື້ນຜິວລະບາຍຄວາມຮ້ອນ

● ການຕິດຕັ້ງໂຄງສ້າງຄວາມເຢັນທີ່ບໍ່ເຫມາະສົມ

ດ້ານທີ່ຮ້ອນຕ້ອງປ່ອຍຄວາມຮ້ອນທີ່ຖືກໂອນຢ່າງຕໍ່ເນື່ອງ. ການສະສົມຄວາມຮ້ອນອາດຈະຫຼຸດຜ່ອນຜົນກະທົບຂອງຄວາມເຢັນ.

ເປັນຫຍັງຕ້ອງເລືອກ X-merita

X-meritan ມີຄວາມສາມາດໃນການຜະລິດທີ່ກວມເອົາວັດສະດຸ thermoelectric, ອົງປະກອບ TEC, ແລະປະກອບຄວາມຮ້ອນປະສົມປະສານ. ລະບົບການຜະລິດສະຫນັບສະຫນູນຂະບວນການທີ່ສົມບູນຈາກການພັດທະນາອຸປະກອນການ thermoelectric ກັບ Peltier ສະພາແຫ່ງການເຊື່ອມໂຍງ.

ຄວາມສາມາດໃນການຜະລິດທີ່ສໍາຄັນປະກອບມີ:

● ການພັດທະນາວັດສະດຸ Thermoelectric: ພັດທະນາ ແລະປຸງແຕ່ງວັດສະດຸເຮັດດ້ວຍຄວາມຮ້ອນສຳລັບອຸປະກອນໄຟຟ້າຂອງ TEC.

● ການຜະລິດສະພານຄົບຊຸດ: ລວມຊິບເຄື່ອງໃຊ້ຄວາມຮ້ອນ, ແຜ່ນຮອງເຊລາມິກ, ວັດສະດຸປະສານຄວາມຮ້ອນ, ບລັອກການຖ່າຍທອດຄວາມຮ້ອນ, ເຄື່ອງເຮັດຄວາມຮ້ອນ ແລະພັດລົມເຂົ້າໃນເຄື່ອງເຮັດຄວາມເຢັນສຳເລັດຮູບ.

● ອຸປະກອນປຸງແຕ່ງພາຍໃນເຮືອນ: ສາຍການຜະລິດແມ່ນຕິດຕັ້ງເຕົາອົບກົ່ວ, ເຄື່ອງແມ່ພິມ swing ການສັ່ນສະເທືອນ, ເຄື່ອງເຊື່ອມ, ເຄື່ອງແຈກຈ່າຍ, ເຄື່ອງປະທັບຕາອັດຕະໂນມັດ, ອຸປະກອນການເຊື່ອມໂລຫະ reflow ແລະອຸປະກອນປະກອບອື່ນໆ.

● ການກວດສອບຄຸນນະພາບຫຼາຍຂັ້ນຕອນ: ຄວບຄຸມຂະບວນການຫຼັກລວມທັງການວາງຊິບ, ການເຊື່ອມຊັ້ນໃຕ້ດິນເຊລາມິກ, ການເຊື່ອມຕໍ່ການເຊື່ອມໂລຫະ, ການນຳໃຊ້ອິນເຕີເຟດຄວາມຮ້ອນ, ແລະ ການກວດສອບສະພາບເຄື່ອງປະກອບສຸດທ້າຍ.

● ຄວາມສາມາດໃນການອອກແບບໂຄງສ້າງຄວາມຮ້ອນ: ພັດທະນາໂຄງສ້າງການຖ່າຍທອດຄວາມຮ້ອນ ແລະ ການກະຈາຍຄວາມຮ້ອນຕາມຄວາມຕ້ອງການການລວມອຸປະກອນທີ່ແຕກຕ່າງກັນ.

ປະສົບການການຜະລິດ X-meritan ກວມເອົາຄໍາຮ້ອງສະຫມັກໃນການສື່ສານໃຍແກ້ວນໍາແສງ, ອຸປະກອນການແພດອຸດສາຫະກໍາ, ເອເລັກໂຕຣນິກລົດຍົນ smart, ເອເລັກໂຕຣນິກບໍລິໂພກ, ແລະເຄື່ອງມືຄົ້ນຄ້ວາຮຽກຮ້ອງໃຫ້ມີຄວາມເຢັນ semiconductor ແລະການຄວບຄຸມອຸນຫະພູມ.
