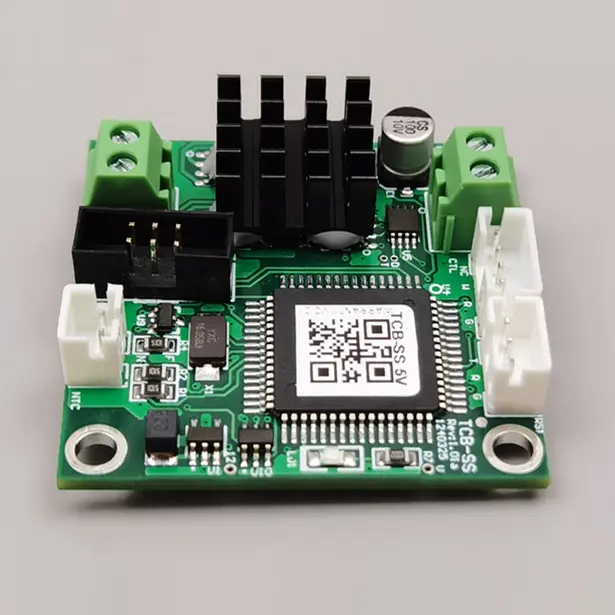

X-Meritan ສະໜອງເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-SA ຂະໜາດກະທັດຮັດສໍາລັບ Micro TECs ເພື່ອແກ້ໄຂຄວາມຕ້ອງການຄວາມເຢັນທີ່ເຂັ້ມງວດຂອງການຫຸ້ມຫໍ່ photonics ແລະ microelectronics. ສ້າງຂຶ້ນປະມານ IC ການຈັດການ TEC ທີ່ອຸທິດຕົນລະດັບສູງ, ກະດານນີ້ສົ່ງກະແສໄຟຟ້າທີ່ຂັບເຄື່ອນດ້ວຍ DC ແທນທີ່ຈະເປັນກໍາມະຈອນເຕັ້ນເປັນໄລຍະໆ, ສ້າງສະພາບແວດລ້ອມຄວາມຮ້ອນທີ່ບໍ່ມີການສັ່ນສະເທືອນຢ່າງສົມບູນ. ອອກແບບມາເພື່ອການໂຕ້ຕອບພື້ນເມືອງກັບ 10kΩ NTC thermistor, TCB-SA ຮັກສາອຸນຫະພູມເປົ້າຫມາຍທີ່ມີຄວາມແມ່ນຍໍາ 0.01 ℃ໃນທົ່ວຂອບເຂດການຄວບຄຸມຢ່າງກວ້າງຂວາງຈາກ −20 ℃ເຖິງ +100 ℃.
ຕົວຄວບຄຸມ PWM ແບບດັ້ງເດີມ (Pulse Width Modulation) ແນະນໍາການປ່ຽນແຮງດັນທີ່ຮຸກຮານທີ່ເຮັດໃຫ້ເກີດຄວາມເມື່ອຍລ້າຂອງວົງຈອນຄວາມຮ້ອນ, ສຽງໄຟຟ້າ, ແລະກະດູກຫັກຈຸນລະພາກໃນອົງປະກອບ TEC ຂະຫນາດນ້ອຍສຸດ. ຕົວຄວບຄຸມອຸນຫະພູມ TCB-SA ສໍາລັບ Micro TECs ໃຊ້ວິທີການວິສະວະກໍາທີ່ແຕກຕ່າງກັນໂດຍພື້ນຖານເພື່ອປົກປ້ອງເຄື່ອງເຮັດຄວາມເຢັນຈຸນລະພາກທີ່ອ່ອນໂຍນໃນຂະນະທີ່ລັອກໃນຄວາມຫມັ້ນຄົງຂອງລະດັບຍ່ອຍ:
ການຈັດສົ່ງກະແສໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ DC: ສະຫນອງພະລັງງານທີ່ສະອາດ, ຢ່າງຕໍ່ເນື່ອງໃຫ້ກັບ micro-TEC. ນີ້ເຮັດໃຫ້ການຫຼຸດລະດັບຄວາມຮ້ອນອອກ, ກໍາຈັດສິ່ງລົບກວນຄວາມຖີ່ສູງໃນເຄື່ອງກວດຈັບແສງທີ່ລະອຽດອ່ອນ, ແລະຍືດອາຍຸການເຮັດວຽກຂອງ TEC ຢ່າງຫຼວງຫຼາຍ.
ການເພີ່ມປະສິດທິພາບຂອງມວນຄວາມຮ້ອນຈຸນລະພາກ: ສູດການຄິດໄລ່ Onboard PID ໄດ້ຖືກປັບແຕ່ງຢ່າງຈະແຈ້ງສຳລັບການຕອບສະໜອງຄວາມຮ້ອນຢ່າງໄວວາໃນການໂຫຼດຄວາມຮ້ອນຂະໜາດນ້ອຍ, ປ້ອງກັນການເກີດອຸນຫະພູມທີ່ຮຸນແຮງໃນລະຫວ່າງການຕັ້ງຈຸດທີ່ເລັ່ງດ່ວນ.
Proven Laser-Grade Reliability: ທົດສອບພາກສະຫນາມໃນທົ່ວ transceivers optical ຄວາມຫນາແຫນ້ນສູງແລະ laser diodes ອຸດສາຫະກໍາ, ຮັກສາການປັບທຽບສອດຄ່ອງໂດຍຜ່ານລ້ານຊົ່ວໂມງປະຕິບັດງານ.
Low-Profile Footprint: ຮູບແບບທີ່ກະທັດຮັດເຮັດໃຫ້ການຕິດຕັ້ງໂດຍກົງຕິດກັບອຸປະກອນຍ່ອຍທາງ optical, ຫຼຸດຜ່ອນຄວາມຍາວຂອງສັນຍານແລະການຊັກຊ້າຂອງຮອບເຊັນເຊີ.
|
ພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ / ມູນຄ່າ |
|
ຄວບຄຸມຄວາມຖືກຕ້ອງ |
0.01℃ |
|
ຕັ້ງຄ່າຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມ |
0.01℃ |
|
ໄລຍະການວັດແທກ |
−30℃ ຫາ +147℃ |
|
ຄວບຄຸມຊ່ວງອຸນຫະພູມ |
−20℃ ຫາ +100℃ |
|
ຄ່າເລີ່ມຕົ້ນຂອງໂຮງງານ |
25 ℃ (ປັບຕາມການຮ້ອງຂໍ) |
|
ຜົນຜະລິດ TEC ສູງສຸດ |
4.5V DC (ຄ່າເລີ່ມຕົ້ນ) / 3.0A Max Current |
|
Board Supply Input |
5V DC |
|
ປະສິດທິພາບຜົນຜະລິດ |
>90 |
|
ເຊັນເຊີທີ່ຮອງຮັບ |
10K NTC Thermistor (ຄ່າເລີ່ມຕົ້ນ B=3950) |
|
ຂະຫນາດທາງກາຍະພາບ |
60mm(L)×42mm(W)×23mm(H) |
|
Board Thickness / Clearance |
1.5mm Board / Max 3mm Pin Clearance ຂ້າງລຸ່ມນີ້ |
• Laser Diode Stabilization ປ້ອງກັນການລອຍຕົວຂອງຄວາມຍາວ wavelength ແລະການເໜັງຕີງຂອງພະລັງງານ optical ໃນເລເຊີເສັ້ນໄຍ, ເລເຊີປັ໊ມ, ແລະໄດໂອດເລເຊີທີ່ຮັບຮູ້ອາຍແກັສ.
• ເຊັນເຊີ Optical ຄວາມຊັດເຈນສູງ ຮັກສາສະຖຽນລະພາບຂອງ photodiode arrays, spectrometers, ແລະ APDs ເພື່ອຫຼຸດຜ່ອນຄວາມມືດໃນປະຈຸບັນແລະສຽງຄວາມຮ້ອນໃນສະພາບແວດລ້ອມທີ່ມີສັນຍານຕ່ໍາ.
• Semiconductor & Quantum Research ສະໜອງຄວາມເຢັນຈຸດຂະໜາດຈຸນລະພາກພາຍໃນຫ້ອງທົດລອງທີ່ມີຂໍ້ຈຳກັດໃນຫ້ອງທົດລອງທີ່ຕ້ອງການຄວາມຖືກຕ້ອງຂອງລະດັບຍ່ອຍ.
ການຜະລິດພາຍໃນທີ່ອຸທິດຕົນ: ການຄວບຄຸມໂດຍກົງຈາກການຈັດວາງອົງປະກອບ SMT ຈົນເຖິງການທົດສອບຄວາມຮ້ອນສຸດທ້າຍຮັບປະກັນຄວາມສອດຄ່ອງຂອງຫນ່ວຍງານຕໍ່ຫນ່ວຍ.
ການຊ່ວຍເຫຼືອດ້ານວິສະວະກໍາຄໍາຮ້ອງສະຫມັກ: ທີມງານຂອງພວກເຮົາຊ່ວຍໂດຍກົງກັບການສ້າງແບບຈໍາລອງການລະບາຍຄວາມຮ້ອນ, ການເພີ່ມປະສິດທິພາບການຈັດວາງຂອງເຊັນເຊີ, ແລະການຂຽນໂປຼແກຼມກໍານົດເອງ.
ສະຖາປັດຕະຍະກໍາທີ່ມີປະສິດທິພາບສູງ: ເພີ່ມປະສິດທິພາບການປ່ຽນພະລັງງານຫຼາຍກວ່າ 90%, ຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນຂອງກະດານພາຍໃນພາຍໃນຕູ້ລູກຄ້າທີ່ຜະນຶກເຂົ້າກັນ.
TECs ຂະໜາດນ້ອຍມີສ່ວນຂ້າມຂອງອົງປະກອບບາງໆທີ່ສຸດ. ພະລັງງານ PWM ໝູນວຽນຄູ່ເຊມິຄອນດັກເຕີຢ່າງໄວວາລະຫວ່າງຮ້ອນ ແລະ ເຢັນ, ເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມກົດດັນທີ່ບໍ່ກົງກັນຂອງ CTE (Coefficient of Thermal Expansion) ເຊິ່ງເຮັດໃຫ້ຈຸດເຊື່ອມຕໍ່ທີ່ເຊື່ອມໂຊມໄປຕາມເວລາ. ໄດ DC ຢ່າງຕໍ່ເນື່ອງຂອງ TCB-SA ກໍາຈັດຄວາມເມື່ອຍລ້າຂອງວົງຈອນກົນຈັກຢ່າງສົມບູນ.
ແມ່ນແລ້ວ. ໃນຂະນະທີ່ເປົ້າຫມາຍເລີ່ມຕົ້ນຂອງໂຮງງານແມ່ນ 25 ℃, X-Meritan ສາມາດກະພິບຈຸດກໍານົດອຸນຫະພູມເລີ່ມຕົ້ນທີ່ກໍາຫນົດເອງເຂົ້າໄປໃນເຟີມແວໃນລະຫວ່າງການຜະລິດຕາມຄວາມຕ້ອງການຂອງຊຸດ optical ຂອງທ່ານ.
ກະດານໄດ້ຖືກປັບຕາມໂຮງງານຜະລິດສໍາລັບມາດຕະຖານ 10kΩ NTC thermistors (B-value = 3950), ເຊິ່ງສະຫນອງການຕອບສະຫນອງຄວາມຮ້ອນຢ່າງໄວວາແລະຄວາມອ່ອນໄຫວສູງໃນທົ່ວຂອບເຂດການຄວບຄຸມ −20∘C ຫາ +100∘C.
ແມ່ນແລ້ວ. IC ໄດເວີພິເສດໂດຍພື້ນຖານແລ້ວການຄຸ້ມຄອງທິດທາງໃນປະຈຸບັນເພື່ອໃຫ້ທັງຄວາມເຢັນແລະຄວາມຮ້ອນທີ່ມີການເຄື່ອນໄຫວ, ຖືຄວາມຫມັ້ນຄົງຂອງຈຸດຕັ້ງພາຍໃນ ±0.01∘C ໂດຍບໍ່ຄໍານຶງເຖິງການປ່ຽນແປງຂອງອຸນຫະພູມສະພາບແວດລ້ອມ.
