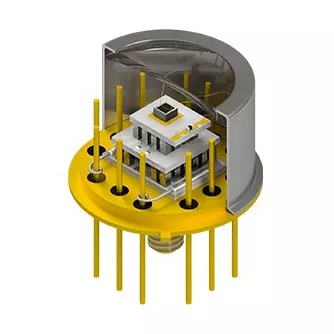

ປັບແຕ່ງຫົວດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນ

X-Meritan ຜະລິດສ່ວນຫົວທີ່ປັບແຕ່ງສະເພາະດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນ Thermoelectric ເພື່ອແກ້ໄຂຂໍ້ບົກຜ່ອງດ້ານຄວາມຮ້ອນໃນເຄື່ອງໃຊ້ໄຟຟ້າທີ່ມີຄວາມຊັດເຈນ. ການລວມເອົາໂມດູນຈຸນລະພາກ Peltier, ສ່ວນຫົວແບບກຳນົດເອງ, ແລະເຄື່ອງຄວບຄຸມຄວາມຮ້ອນເຂົ້າໃນການປະກອບຍ່ອຍດຽວ, ໂຊລູຊັ່ນນີ້ໃຫ້ຄວາມເຢັນໂດຍກົງໂດຍບໍ່ມີກາວອິນຊີ ຫຼື ທໍ່ນໍ້າ. ມັນປົກປ້ອງ laser diodes, APDs, ແລະເຊັນເຊີຈາກການລອຍລົມແລະສຽງລົບກວນ.

ສິ່ງທ້າທາຍດ້ານຄວາມຮ້ອນໄດ້ຮັບການແກ້ໄຂ

ການຕິດຕັ້ງແບບດັ້ງເດີມຂອງ TEC ແບບແຍກກັນຢູ່ໃນການຫຸ້ມຫໍ່ optical ແລະ microelectronic ແນະນໍາການຕໍ່ຕ້ານການຕິດຕໍ່ຄວາມຮ້ອນສູງ, ຄວາມສ່ຽງຂອງການກາວ outgassing ພາຍໃນຫຸ້ມຫໍ່ hermetic, ແລະການປະກອບຄູ່ມືສະລັບສັບຊ້ອນ. ສ່ວນຫົວທີ່ປັບແຕ່ງເອງຂອງ X-Meritan ດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນ Thermoelectric ແກ້ໄຂຂໍ້ບົກພ່ອງຂອງການຫຸ້ມຫໍ່ເຫຼົ່ານີ້ໂດຍກົງໂດຍການລວມໂມດູນຈຸນລະພາກ Peltier, ຖານຫົວແບບກຳນົດເອງ, ແລະເຊັນເຊີຄວາມຮ້ອນເຂົ້າໃນການປະກອບຍ່ອຍດຽວ:

1. ບໍ່ມີການປ່ອຍອາຍພິດໃນຝາປິດ Hermetic: micro-TEC ທັງໝົດຖືກຕິດໃສ່ສ່ວນຫົວໂດຍໃຊ້ການເຊື່ອມໂລຫະສີທອງ (AuSn) ແທນການເຊື່ອມສານ epoxies, ປ້ອງກັນທາດປະສົມອິນຊີທີ່ລະເຫີຍຈາກການເກີດໝອກໝອກຈາກໜ້າຕ່າງແສງ ຫຼືການປົນເປື້ອນຂອງເລເຊີ.

2. ຄວາມຕ້ານທານຄວາມຮ້ອນໃນການໂຕ້ຕອບຕໍ່າ: ການເຊື່ອມອົງປະກອບ TEC ໂດຍກົງໃສ່ແຜ່ນຮອງຫົວຊຸດໃຫ້ເສັ້ນທາງຄວາມຮ້ອນຂອງໂລຫະ, ຫຼຸດຄວາມຕ້ານທານຄວາມຮ້ອນຈາກຈຸດເຊື່ອມຕໍ່ຫາກໍລະນີ (Rth).

3. ການປະກອບ inert ທີ່ມີການຄວບຄຸມ: ການວາງສາຍຕາຍ, ການເຊື່ອມສາຍ, ແລະການປະທັບຕາເບື້ອງຕົ້ນເກີດຂຶ້ນໃນສະພາບແວດລ້ອມອາຍແກັສ inert ອັດຕະໂນມັດເພື່ອກໍາຈັດການຜຸພັງແລະການກັກກັນຄວາມຊຸ່ມຊື້ນພາຍໃນ.

4. ຄວາມໜາແໜ້ນຂອງກົນຈັກສູງ: ການນໍາໃຊ້ວັດສະດຸ extruded ທີ່ເປັນກຳມະສິດ, ອົງປະກອບຈຸນລະພາກທີ່ບາງເຖິງ 0.2 ມມ ສາມາດບັນຈຸເຂົ້າໄປໃນບ່ອນຢູ່ອາໄສທີ່ຖືກຈຳກັດ ເຊັ່ນ: TO‑46 ຫຼືຊຸດ Butterfly ຂະໜາດນ້ອຍ.

5. ຮູບແບບການຈັດສົ່ງແບບຍືດຫຍຸ່ນ: ຈັດສົ່ງເປັນສ່ວນຫົວເຄິ່ງສຳເລັດຮູບ (TECs ທີ່ຖືກຜູກມັດໄວ້ລ່ວງໜ້າພ້ອມແລ້ວສຳລັບການຕິດຕົວລູກຄ້າ ແລະ ການເຊື່ອມສາຍໄຟ) ຫຼື ການປະກອບຍ່ອຍທີ່ຜະນຶກເຂົ້າກັນໄດ້ຢ່າງຄົບຖ້ວນຕາມຄວາມຕ້ອງການສາຍການຫຸ້ມຫໍ່ລຸ່ມນ້ຳຂອງທ່ານ.

ການປັບແຕ່ງວິສະວະກຳ ແລະພາລາມິເຕີ

ວິສະວະກໍາເພື່ອສັ່ງ, ແຕ່ລະຫົວທີ່ປັບແຕ່ງດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນແບບ Thermoelectric ແມ່ນກົງກັບຮູບແບບ optical ຫຼື IC ຂອງທ່ານ:

• ຮູບແບບຊຸດສ່ວນຫົວ: TO‑39, TO‑8, TO‑3, TO‑46, 14-pin Butterfly (BTF), ຊຸດ BOX, ຫຼືສ່ວນຫົວທອງແດງ/ເຊລາມິກແບບກຳນົດເອງ.

• ແຜ່ນຮອງ ແລະແຜ່ນຮອງ: Kovar, Copper-Tungsten (CuW), AlN/ ceramics ທີ່ມີຊັ້ນໄຟຟ້າ Au over Ni ສຳລັບການເຊື່ອມສາຍທອງ.

• TEC Staging & Geometry: ໂມດູນຈຸນລະພາກໄລຍະດຽວສໍາລັບໂຄງສ້າງ pyramid ປານກາງ, ຫຼືຫຼາຍຂັ້ນຕອນສໍາລັບຄວາມຕ້ອງການຄວາມເຢັນເລິກ (ΔT>70∘C).

• ເຊັນເຊີການຕອບສະໜອງແບບປະສົມປະສານ: ເຄື່ອງຄວບຄຸມອຸນຫະພູມ NTC ທີ່ຕິດຢູ່ໜ້າດິນ ຫຼື PT100/PT1000 RTDs ວາງໄວ້ຕິດກັບຊັ້ນຮອງພື້ນເຢັນເພື່ອຄວບຄຸມວົງປິດທີ່ແໜ້ນໜາ.

• ສ່ວນຕິດຕໍ່ທາງໄຟຟ້າ: ຈຳນວນເຂັມປັກໝຸດແບບກຳນົດເອງ, ແຖບອາເຣ PIN, ຄວາມຍາວຂອງສາຍນຳ, ແລະການຈັດວາງແຜ່ນຮອງສາຍ.

ຄໍາຮ້ອງສະຫມັກເປົ້າຫມາຍຕົ້ນຕໍ

ການສື່ສານທາງ Optical

ສະຖຽນລະພາບຂອງຄື້ນສໍາລັບ TOSA/ROSA transceivers, EMLs, pump lasers, ແລະອົງປະກອບ DWDM.

LiDAR & Autonomous Sensing

ການຄວບຄຸມຄວາມຮ້ອນສໍາລັບ avalanche photodiodes (APD) ແລະ diodes laser pulsed ຂຶ້ນກັບສະພາບແວດລ້ອມທີ່ມີການປ່ຽນແປງ.

ການວິນິດໄສທາງການແພດ

ການຄວບຄຸມອຸນຫະພູມຍ່ອຍມິນລິແມັດໃນ microfluidic PCR, spectroscopy, ແລະເຊັນເຊີ bio-chip.

ການຮັບຮູ້ທາງອຸດສາຫະກຳ ແລະອາວະກາດ

Spot cooling ສໍາລັບ ICs ພະລັງງານສູງ, array ຍົນໂຟກັສວິໄສທັດກາງຄືນ (FPA), ແລະເຄື່ອງກວດວິເຄາະອາຍແກັສ.

ເປັນຫຍັງຈິ່ງເປັນຄູ່ຮ່ວມງານກັບ X-Meritan?

ການປະສົມປະສານການຫຸ້ມຫໍ່ Turnkey:

ສ່ວນຫົວຊຸດ, micro-TECs, ແລະເຊັນເຊີອຸນຫະພູມໄດ້ຖືກວິສະວະກໍາແລະປະສົມປະສານເປັນອົງປະກອບຍ່ອຍດຽວ.

ຂໍ້ໄດ້ປຽບຂອງວັດສະດຸທີ່ເປັນເຈົ້າຂອງ:

ວັດສະດຸເຄື່ອງໄຟຟ້າທີ່ເຮັດດ້ວຍຄວາມຮ້ອນພາຍໃນເຮືອນໃຫ້ຄວາມແຂງແຮງກົນຈັກພິເສດສໍາລັບການອອກແບບ TEC ທີ່ບາງທີ່ສຸດ ແລະຫຼາຍຂັ້ນຕອນ.

ການຄວບຄຸມຄຸນນະພາບ Hermetic-Grade:

ການຜູກມັດສາຍໄຟ eutectic ແລະການເຊື່ອມສາຍໃນບັນຍາກາດ inert ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວແລະບໍ່ມີ outgassing.

ຕົ້ນແບບເພື່ອການຜະລິດປະລິມານ:

ສະຫນັບສະຫນູນດ້ານວິສະວະກໍາຢ່າງສົມບູນຈາກການຈໍາລອງຄວາມຮ້ອນແລະເຄື່ອງມືທີ່ກໍາຫນົດເອງເພື່ອຕົວຢ່າງຕົວຢ່າງແລະການຜະລິດແບບເຕັມຮູບແບບ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຖາມ: ເປັນຫຍັງຕ້ອງເລືອກ TEC ກ່ອນປະສົມປະສານເຂົ້າໃນສ່ວນຫົວແທນທີ່ຈະຊື້ TEC ແບບດ່ຽວ?

A: ສ່ວນຫົວທີ່ປະສົມປະສານກ່ອນການກໍາຈັດການເຊື່ອມໂລຫະ TEC-to-header ດ້ວຍຕົນເອງໃນສິ່ງອໍານວຍຄວາມສະດວກຂອງທ່ານ, ຮັບປະກັນຄວາມສົມບູນຂອງພັນທະບັດ eutectic ທີ່ຜ່ານການທົດສອບຈາກໂຮງງານ, ແລະຮັບປະກັນບໍ່ມີການປ່ອຍອາຍພິດພາຍໃນຊຸດ hermetic ຂອງທ່ານ.

ຖາມ: ພວກເຮົາສາມາດປະຕິບັດການຕິດ laser ຂອງພວກເຮົາເອງໃສ່ຫົວເຄິ່ງສໍາເລັດຮູບຂອງທ່ານບໍ?

A: ແມ່ນແລ້ວ. ລູກຄ້າສ່ວນໃຫຍ່ສັ່ງຫົວເຄິ່ງສຳເລັດຮູບດ້ວຍ TECs ທີ່ຜູກມັດໄວ້ກ່ອນ ແລະແຜ່ນເຊື່ອມສາຍ. ທ່ານສາມາດດໍາເນີນການກັບຕົວຍຶດມາດຕະຖານຂອງທ່ານ, ການເຊື່ອມສາຍທອງ, ແລະການດໍາເນີນງານການຜະນຶກຝາໂດຍກົງຢູ່ໃນອຸປະກອນຍ່ອຍຂອງພວກເຮົາ.

ຖາມ: ປະໂຫຍດຂອງສ່ວນຫົວທີ່ປັບແຕ່ງມາດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນແບບ Thermoelectric ເໜືອວັດສະດຸທີ່ລະລາຍເຂດສຳລັບ micro-TEC ແມ່ນຫຍັງ?

A: ວັດສະດຸ Extruded Bi2Te3 ມີຄວາມເຂັ້ມແຂງກົນຈັກທີ່ສູງຂຶ້ນຢ່າງຫຼວງຫຼາຍແລະໂຄງສ້າງເມັດລະອຽດ, ຊ່ວຍໃຫ້ການຕັດບາງໆຂອງອົງປະກອບ TEC (ລົງເຖິງ 0.2 ມມ) ໂດຍບໍ່ມີການແຕກໃນລະຫວ່າງຂະບວນການຫຸ້ມຫໍ່ທີ່ມີຄວາມກົດດັນສູງ.

Q: ພວກເຮົາຈະລິເລີ່ມການປະເມີນການອອກແບບທີ່ກໍາຫນົດເອງແນວໃດ?

A: ສະຫນອງການໂຫຼດຄວາມຮ້ອນເປົ້າຫມາຍຂອງທ່ານ (Qc), ຄວາມແຕກຕ່າງຂອງອຸນຫະພູມທີ່ຕ້ອງການ (ΔT), ແບບ enclosure ຫຼືຮູບແບບ CAD, ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ, ແລະຂອບເຂດຈໍາກັດການຂັບລົດໄຟຟ້າ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະຄິດໄລ່ຄວາມສອດຄ່ອງຂອງຄວາມຮ້ອນແລະຜົນໄດ້ຮັບການແຕ້ມສ່ວນຫົວທີ່ສະເຫນີ.
