ATC-M1 ເຄື່ອງຄວບຄຸມອຸນຫະພູມທີ່ມີວົງຈອນສັ້ນ PID

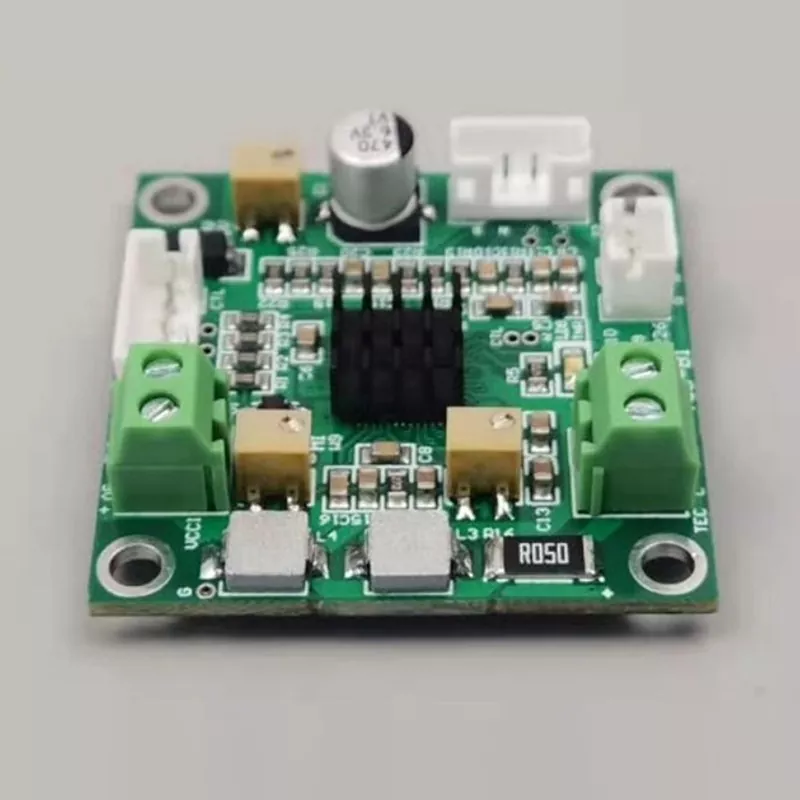

X-Meritan ພັດທະນາວັດສະດຸ thermoelectric, coolers, ອົງປະກອບ NTC ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມສໍາລັບ semiconductor ການຈັດການຄວາມຮ້ອນ. ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ກັບ Short-Cycle PID ປະສົມປະສານກັບກະດານຂະໜາດ 34mm x 20mm ທີ່ຫນາແຫນ້ນກັບການຄວບຄຸມ PID ວົງຈອນສັ້ນ, 10K NTC ຕໍານິຕິຊົມອຸນຫະພູມ ແລະການຄວບຄຸມຜົນຜະລິດ TEC ສໍາລັບວັດຖຸຈຸນລະພາກທີ່ມີ inertia ຄວາມຮ້ອນຕ່ໍາ. ມັນເຮັດວຽກຢູ່ໃນ 3.0V–5.0V DC, ສະຫນັບສະຫນູນລະດັບອຸນຫະພູມເລີ່ມຕົ້ນຂອງ +10 ເຖິງ +40 ອົງສາ C, ແລະມີອຸນຫະພູມເລີ່ມຕົ້ນຂອງໂຮງງານແມ່ນ 25 ອົງສາ C. ອຸນຫະພູມສາມາດປັບໄດ້ໂດຍຜ່ານເຄື່ອງວັດອຸນຫະພູມ W9 potentiometer ຫຼືການປ້ອນຂໍ້ມູນແບບອະນາລັອກ, ມີຄວາມຫມັ້ນຄົງຂອງການຄວບຄຸມອຸນຫະພູມທີ່ກໍານົດໄວ້ຂອງ 0.001 ອົງສາ C.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

ການຄວບຄຸມ PID ວົງຈອນສັ້ນ

ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີ PID ວົງຈອນສັ້ນໃຊ້ວິທີການຕອບສະໜອງ PID ວົງຈອນສັ້ນທີ່ອອກແບບມາສໍາລັບວັດຖຸຈຸລະພາກທີ່ມີຄວາມ inertia ຄວາມຮ້ອນຕໍ່າ. ການປະຕິບັດການແກ້ໄຂເລື້ອຍໆຈະຊ່ວຍໃຫ້ຜູ້ຄວບຄຸມຕອບສະຫນອງຕໍ່ການປ່ຽນແປງໃນສະພາບຄວາມຮ້ອນຂອງວັດຖຸທີ່ຄວບຄຸມໄດ້ໂດຍບໍ່ຕ້ອງອີງໃສ່ການຕອບສະຫນອງຄວາມຮ້ອນທີ່ໃຫຍ່ກວ່າທີ່ກ່ຽວຂ້ອງກັບລະບົບທໍາມະດາ.

ໂຄງສ້າງກະດານກະທັດລັດ

ດ້ວຍຂະໜາດພຽງແຕ່ 34 ມມ x 20 ມມ ແລະ ຄວາມສູງທັງໝົດ 15.5 ມມ, ATC-M1 ເໝາະກັບອຸປະກອນຄວບຄຸມຄວາມຮ້ອນທີ່ໜາແໜ້ນ. ປັດໄຈຮູບແບບຂະຫນາດນ້ອຍຂອງມັນມີຄວາມກ່ຽວຂ້ອງໂດຍສະເພາະກັບໂຄງສ້າງທາງແສງ, ການຮັບຮູ້ແລະເອເລັກໂຕຣນິກຂະຫນາດນ້ອຍທີ່ພື້ນທີ່ພາຍໃນມີຈໍາກັດ.

ການຄວບຄຸມຜົນຜະລິດ TEC

ຕົວຄວບຄຸມໄດ້ຖືກອອກແບບເພື່ອເຮັດວຽກກັບອົງປະກອບຄວາມເຢັນຂອງ thermoelectric. ປະຈຸບັນ TEC ສູງສຸດຂອງມັນແມ່ນ 2.5A, ໃນຂະນະທີ່ແຮງດັນ TEC ສູງສຸດແມ່ນ 4.3V ຢູ່ທີ່ການສະຫນອງ 5V ຫຼື 2.5V ຢູ່ທີ່ການສະຫນອງ 3.3V. ຂອບເຂດຈໍາກັດເຫຼົ່ານີ້ສະຫນອງພື້ນຖານທີ່ຊັດເຈນສໍາລັບການຈັບຄູ່ຕົວຄວບຄຸມກັບລະບົບ TEC ທີ່ກ່ຽວຂ້ອງ.

ອຸນຫະພູມຄວາມຄິດເຫັນ

ເຊັນເຊີ 10K NTC ຖືກນໍາໃຊ້ສໍາລັບການວັດແທກອຸນຫະພູມແລະຄໍາຄຶດຄໍາເຫັນ. ຄວາມຫມັ້ນຄົງຂອງການຄວບຄຸມອຸນຫະພູມທີ່ກໍານົດໄວ້ແມ່ນ 0.001 ອົງສາ C, ສະຫນອງຄວາມແມ່ນຍໍາທີ່ຕ້ອງການສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ການປ່ຽນແປງຂອງອຸນຫະພູມຂະຫນາດນ້ອຍສາມາດສົ່ງຜົນກະທົບຕໍ່ສະພາບການເຮັດວຽກຂອງອົງປະກອບທີ່ລະອຽດອ່ອນຂອງອຸນຫະພູມ.

ຂໍ້ມູນດ້ານວິຊາການ

ການປຽບທຽບການອອກແບບ

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

1. ໂຟໂຕນິກ: X-Meritan ລະບຸແອັບພລິເຄຊັນໂຟໂຕນິກ ລວມທັງການເຮັດຄວາມເຢັນຂອງເຄື່ອງກວດຈັບ. ໂຄງສ້າງຕົວຄວບຄຸມທີ່ຫນາແຫນ້ນແລະຟັງຊັນຕໍານິຕິຊົມອຸນຫະພູມສະຫນອງອົງປະກອບຄວບຄຸມທີ່ເຫມາະສົມສໍາລັບການປະກອບເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric ຂະຫນາດນ້ອຍ.

2. ໂທລະຄົມມະນາຄົມ: ໄລຍະການໃຊ້ງານຂອງບໍລິສັດລວມມີການສະຖຽນລະພາບຄວາມຮ້ອນ ແລະ ຄວາມເຢັນຂອງອົງປະກອບໂທລະຄົມ. ການຄວບຄຸມອຸນຫະພູມທີ່ຊັດເຈນສາມາດຖືກລວມເຂົ້າໃນສະຖາປັດຕະຍະກໍາການຈັດການຄວາມຮ້ອນທີ່ຫນາແຫນ້ນ.

3. ອຸປະກອນການແພດ: X-Meritan ລາຍຊື່ເຄື່ອງຂະຫຍາຍສຽງ PCR ແລະແອັບພລິເຄຊັນທີ່ກ່ຽວຂ້ອງກັບອຸນຫະພູມພາຍໃນຢາ. ການຄວບຄຸມອຸນຫະພູມແມ່ນສ່ວນຫນຶ່ງທີ່ສໍາຄັນຂອງລະບົບທີ່ສະພາບການດໍາເນີນງານຂຶ້ນກັບສະພາບແວດລ້ອມຄວາມຮ້ອນທີ່ຄວບຄຸມ.

4. Aerospace Sensing: ແອັບພລິເຄຊັນອະວະກາດຂອງບໍລິສັດລວມມີເຊັນເຊີກວດຈັບນ້ຳກ້ອນ, ເຊັນເຊີການໄຫຼຄວາມຮ້ອນ ແລະເຊັນເຊີ IR. ອົງປະກອບຄວບຄຸມຄວາມຮ້ອນທີ່ຫນາແຫນ້ນສາມາດປະກອບເປັນສ່ວນຫນຶ່ງຂອງລະບົບການຮັບຮູ້ອຸນຫະພູມ.

5. Automotive Electronics: X-Meritan ຍັງລະບຸການສະຖຽນລະພາບຄວາມຮ້ອນສໍາລັບ LiDAR, AR ແລະເຄື່ອງກວດຈັບ, ຂະຫຍາຍຄວາມກ່ຽວຂ້ອງຂອງການຄວບຄຸມຄວາມຮ້ອນແບບກະທັດລັດກັບຄໍາຮ້ອງສະຫມັກການຮັບຮູ້ຍານຍົນແລະເອເລັກໂຕຣນິກ. ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີ PID ວົງຈອນສັ້ນສາມາດຖືກພິຈາລະນາສໍາລັບສະຖາປັດຕະຍະກໍາການຈັດການຄວາມຮ້ອນທີ່ຫນາແຫນ້ນທີ່ວັດຖຸທີ່ຄວບຄຸມມີມວນຄວາມຮ້ອນຂະຫນາດນ້ອຍ.

ການເຊື່ອມໂຍງລະບົບ

1. ຂີດຈຳກັດດ້ານໄຟຟ້າ TEC: ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີ PID ວົງຈອນສັ້ນ ເຮັດວຽກພາຍໃນຄ່າແຮງດັນ ແລະຄ່າປັດຈຸບັນສູງສຸດທີ່ລະບຸໄວ້.

2. ຄຳແນະນຳກ່ຽວກັບອຸນຫະພູມ: ອິນພຸດ 10K NTC ສະໜອງເສັ້ນທາງຕອບສະໜອງອຸນຫະພູມສຳລັບລະບົບຄວບຄຸມ.

3. ຊ່ວງອຸນຫະພູມ: ໄລຍະການຄວບຄຸມອຸນຫະພູມເລີ່ມຕົ້ນແມ່ນ +10 ຫາ +40 ອົງສາ C, ໂດຍຄ່າເລີ່ມຕົ້ນຂອງໂຮງງານແມ່ນ 25 ອົງສາ C.

4. ການຕັ້ງຄ່າການສົ່ງອອກ: ແຮງດັນຜົນຜະລິດສູງສຸດເລີ່ມຕົ້ນຈາກໂຮງງານແມ່ນ 2.0V, ໃນຂະນະທີ່ກະແສໄຟຟ້າສູງສຸດມາດຕະຖານຂອງໂຮງງານແມ່ນ 1.0A.

5. ວິທີການປັບຕົວ: ການປັບອຸນຫະພູມສາມາດປະຕິບັດໄດ້ຜ່ານເຄື່ອງວັດອຸນຫະພູມ W9, ແລະການປ້ອນຂໍ້ມູນອຸນຫະພູມແບບອະນາລັອກຍັງຮອງຮັບ.

6. ການຕັ້ງຄ່າຜະລິດຕະພັນ: ສໍາລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນ, X-Meritan ລະບຸວ່າຜະລິດຕະພັນສາມາດຜະລິດໄດ້ຕາມຮູບແຕ້ມ ຫຼືຕົວຢ່າງ. ຂະບວນການບໍລິການປະກອບມີການສື່ສານຂັ້ນຕົ້ນ, ການຢືນຢັນຕົວຢ່າງແລະການຜະລິດຫຼັງຈາກການຢືນຢັນ.

ຄວາມສາມາດ X-Meritan

ATC-M1 ແມ່ນສ່ວນຫນຶ່ງຂອງຫຼັກຊັບເທກໂນໂລຍີ thermoelectric ຂອງ X-Meritan, ເຊິ່ງກວມເອົາວັດສະດຸ thermoelectric, thermoelectric coolers, TEC ປະກອບ, ອົງປະກອບ NTC ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ໂຄງສ້າງຜະລິດຕະພັນນີ້ເຊື່ອມຕໍ່ກະດານຄວບຄຸມອຸນຫະພູມກັບອົງປະກອບຂອງ thermoelectric ແລະອົງປະກອບການຮັບຮູ້ທີ່ໃຊ້ໃນລະບົບການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ຫນາແຫນ້ນ.

ສໍາເລັດລະບົບຕ່ອງໂສ້ເທກໂນໂລຍີ Thermoelectric

ຄວາມສາມາດຂອງ X-Meritan ກວມເອົາການພັດທະນາວັດສະດຸ thermoelectric, ການປັບແຕ່ງອົງປະກອບຫຼັກ ແລະການອອກແບບການແກ້ໄຂການລະບາຍຄວາມຮ້ອນ. ສໍາລັບ ATC-M1, ຂອບເຂດດ້ານວິຊາການນີ້ແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບການຄວບຄຸມຜົນຜະລິດ TEC, ຄໍາຕິຊົມອຸນຫະພູມ NTC ແລະຂໍ້ກໍານົດການຄຸ້ມຄອງຄວາມຮ້ອນຂອງອຸປະກອນເອເລັກໂຕຣນິກແລະ optical ທີ່ຫນາແຫນ້ນ.

5 ສາຂາຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນ

X-Meritan ລາຍງານຄໍາຮ້ອງສະຫມັກໃນທົ່ວຫ້າຂົງເຂດທີ່ສໍາຄັນ: ການສື່ສານໃຍແກ້ວນໍາແສງ, ອຸປະກອນການແພດອຸດສາຫະກໍາ, ເອເລັກໂຕຣນິກລົດຍົນ smart, ເອເລັກໂຕຣນິກຜູ້ບໍລິໂພກແລະສະຖາບັນຄົ້ນຄ້ວາ. ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກເຫຼົ່ານີ້ສະຫນອງພື້ນຖານດ້ານວິຊາການທີ່ກ່ຽວຂ້ອງສໍາລັບ ATC-M1, ໂດຍສະເພາະບ່ອນທີ່ຄວາມເຢັນຂອງ thermoelectric ຫນາແຫນ້ນແລະອຸນຫະພູມປະຕິບັດງານທີ່ຄວບຄຸມແມ່ນຕ້ອງການ.

ການຮ່ວມມືຂອງບໍລິສັດ Fortune 500

X-Meritan ກ່າວວ່າມັນຮ່ວມມືກັບບໍລິສັດ Fortune 500 ແລະຫ້ອງທົດລອງທີ່ສໍາຄັນແຫ່ງຊາດຈໍານວນຫນຶ່ງ. ປະສົບການນີ້ແມ່ນກ່ຽວຂ້ອງກັບການພັດທະນາແລະການນໍາໃຊ້ອົງປະກອບຂອງ thermoelectric ແລະເທກໂນໂລຍີການຄວບຄຸມອຸນຫະພູມທີ່ໃຊ້ໃນລະບົບເອເລັກໂຕຣນິກພິເສດແລະການຄຸ້ມຄອງຄວາມຮ້ອນ.

ຂະບວນການຜະລິດຫຼາຍອັນ

ອຸປະກອນການຜະລິດທີ່ລະບຸໄວ້ໂດຍ X-Meritan ປະກອບມີ furnace dipping ກົ່ວ, ເຄື່ອງ mold swing vibration, ເຄື່ອງເຊື່ອມ, ເຕົາອົບ, ເຄື່ອງ dispensing, ເຄື່ອງປະທັບຕາອັດຕະໂນມັດ, ອຸປະກອນ soldering reflow ແລະເຄື່ອງພິມອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ. ຂະບວນການຜະລິດເຫຼົ່ານີ້ສະຫນັບສະຫນູນການຜະລິດອົງປະກອບທີ່ກ່ຽວຂ້ອງກັບ thermoelectric ແລະຜະລິດຕະພັນຄວບຄຸມອຸນຫະພູມເອເລັກໂຕຣນິກ.

55% ການແຜ່ກະຈາຍຕະຫຼາດເອີຣົບ

X-Meritan ລາຍງານວ່າເອີຣົບເປັນຕົວແທນ 55% ຂອງການແຈກຢາຍຕະຫຼາດສາກົນຂອງຕົນ, ໃນຂະນະທີ່ອາເມລິກາເຫນືອກວມເອົາ 15%, ອາຊີຕາເວັນອອກສຽງໃຕ້ 15% ແລະຕະຫຼາດອື່ນໆ 15%. ຄວາມເປັນມາຂອງຄໍາຮ້ອງສະຫມັກສາກົນສະຫນັບສະຫນູນປະສົບການຂອງບໍລິສັດໃນການສະຫນອງ thermoelectric ແລະຜະລິດຕະພັນການຄຸ້ມຄອງອຸນຫະພູມສໍາລັບສະພາບແວດລ້ອມດ້ານວິຊາການທີ່ແຕກຕ່າງກັນ.

6. ສະຫນັບສະຫນູນການແກ້ໄຂຄວາມຮ້ອນແບບປະສົມປະສານ

ນອກເຫນືອຈາກອົງປະກອບຄວບຄຸມອຸນຫະພູມສ່ວນບຸກຄົນ, X-Meritan ສະຫນອງການອອກແບບການແກ້ໄຂຄວາມຮ້ອນແລະການສະຫນັບສະຫນູນການເລືອກຜະລິດຕະພັນ. ນີ້ອະນຸຍາດໃຫ້ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີ PID ວົງຈອນສັ້ນ ພິຈາລະນາຮ່ວມກັນກັບເຄື່ອງເຮັດຄວາມເຢັນຄວາມຮ້ອນທີ່ສອດຄ້ອງກັນ, ອົງປະກອບ NTC ແລະຄວາມຕ້ອງການການຈັດການຄວາມຮ້ອນແທນທີ່ຈະເປັນກະດານຄວບຄຸມທີ່ໂດດດ່ຽວ.

FAQ

Q: ເຊັນເຊີອຸນຫະພູມຊະນິດໃດທີ່ ATC-M1 ໃຊ້?

A: ມັນໃຊ້ເຊັນເຊີອຸນຫະພູມ 10K NTC ສໍາລັບການວັດແທກອຸນຫະພູມແລະຄໍາຄຶດຄໍາເຫັນ.

Q: ຄວາມຫມັ້ນຄົງຂອງການຄວບຄຸມອຸນຫະພູມແມ່ນຫຍັງ?

A: ຄວາມຫມັ້ນຄົງຂອງການຄວບຄຸມອຸນຫະພູມທີ່ກໍານົດໄວ້ແມ່ນ 0.001 ອົງສາ C.

Q: ປະຈຸບັນ TEC ສູງສຸດແມ່ນຫຍັງ?

A: ສູງສຸດຂອງປະຈຸບັນ TEC ແມ່ນ 2.5A.

Q: ຂະຫນາດຂອງຕົວຄວບຄຸມແມ່ນຫຍັງ?

A: ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ກັບ Short-Cycle PID ມີຂະໜາດກະດານ 34mm x 20mm, ມີຄວາມສູງທັງໝົດ 15.5mm.

ຖາມ: ການຕັ້ງຄ່າອຸນຫະພູມເລີ່ມຕົ້ນແມ່ນຫຍັງ?

A: ອຸນຫະພູມທີ່ກໍານົດໄວ້ໃນຕອນຕົ້ນຂອງໂຮງງານແມ່ນ 25 ອົງສາ C, ມີລະດັບການຄວບຄຸມເລີ່ມຕົ້ນຈາກ +10 ເຖິງ +40 ອົງສາ C.

Q: X-Meritan ສາມາດພັດທະນາຜະລິດຕະພັນຕາມຮູບແຕ້ມຫຼືຕົວຢ່າງ?

A: ແມ່ນແລ້ວ. X-Meritan ບອກວ່າມັນສາມາດຜະລິດຜະລິດຕະພັນຕາມຮູບແຕ້ມຫຼືຕົວຢ່າງ, ດ້ວຍການຢືນຢັນຕົວຢ່າງກ່ອນການຜະລິດ.
