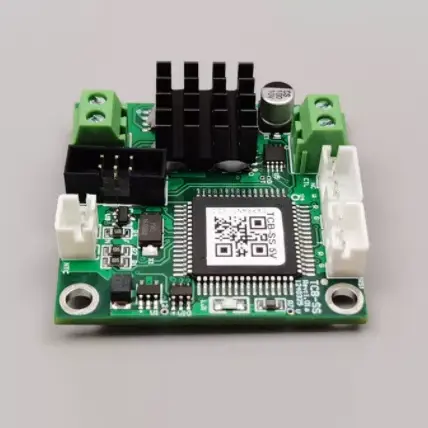

TCB-SS Temperature Controller ທີ່ມີຂະໜາດກະທັດຮັດ ແລະອອກແບບມາສຳລັບ Micro TECs

X-Meritan ຜະລິດ TCB-SS Temperature Controller ທີ່ມີຂະໜາດກະທັດຮັດແບບພິເສດ ແລະ ອອກແບບມາສຳລັບແອັບພລິເຄຊັນ Micro TECs ບ່ອນທີ່ພື້ນທີ່ກະດານ, ຄວາມໝັ້ນຄົງຂອງອຸນຫະພູມ, ແລະຜົນຜະລິດ TEC ທີ່ຄວບຄຸມຕ້ອງພິຈາລະນາຮ່ວມກັນ. TCB-SS ປະສົມປະສານການຮັບຮູ້ອຸນຫະພູມແລະການຂັບລົດ TEC ໃນກະດານຄວບຄຸມຂະຫນາດນ້ອຍ, ອະນຸຍາດໃຫ້ Micro TEC ຄວບຄຸມໂດຍຜ່ານວົງຈອນຄວບຄຸມອຸນຫະພູມທີ່ອີງໃສ່ຄໍາຄຶດຄໍາເຫັນ.

ຕົວຄວບຄຸມໄດ້ຖືກອອກແບບອ້ອມຮອບຮູບແບບກະດານຫນາແຫນ້ນແທນທີ່ຈະເປັນສະຖາປັດຕະຍະກໍາການຄວບຄຸມອຸນຫະພູມທີ່ມີຈຸດປະສົງທົ່ວໄປ. ມັນໃຊ້ເຊັນເຊີ 10K NTC ເປັນວັດສະດຸປ້ອນການຮັບຮູ້ອຸນຫະພູມໃນຕອນຕົ້ນແລະສະຫນັບສະຫນູນແຮງດັນ TEC ເລີ່ມຕົ້ນຂອງ 4.5V ດ້ວຍກະແສ TEC ສູງສຸດຂອງ 3A, ເຮັດໃຫ້ກະດານທີ່ເຫມາະສົມກັບລະບົບການຈັດການຄວາມຮ້ອນຂະຫນາດນ້ອຍ.

ພາລາມິເຕີ

ໂຄງສ້າງການຄວບຄຸມ

ອຸນຫະພູມຄວາມຄິດເຫັນ

10K NTC ກວດພົບການປ່ຽນແປງຂອງອຸນຫະພູມແລະສົ່ງສັນຍານໄປຫາຕົວຄວບຄຸມ.

ການຄວບຄຸມ PID

ຕົວຄວບຄຸມປຽບທຽບອຸນຫະພູມທີ່ວັດແທກກັບຄ່າເປົ້າຫມາຍແລະຄວບຄຸມຜົນຜະລິດ Micro TEC ຜ່ານການຄວບຄຸມ PID.

ຂັບຕໍ່ເນື່ອງ

ຜົນຜະລິດຢ່າງຕໍ່ເນື່ອງປັບ TEC drive ໃນລະຫວ່າງການປະຕິບັດງານແທນທີ່ຈະອີງໃສ່ພຽງແຕ່ການເປີດ / ປິດການສະຫຼັບງ່າຍດາຍ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

ກະດານ Ultra-Compact

ຂະໜາດ 4 cm × 4 cm × 1.28 cm, ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-SS ທີ່ມີຂະໜາດກະທັດຮັດແບບພິເສດ ແລະ ອອກແບບມາສຳລັບ Micro TEC ຖືກອອກແບບມາສຳລັບລະບົບ Micro TEC ທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈຳກັດ.

ຄວບຄຸມອຸນຫະພູມ 0.01°C

ຕົວຄວບຄຸມໃຫ້ຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມອຸນຫະພູມ 0.01°C ແລະ 0.01°C ຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມທີ່ກໍານົດໄວ້ສໍາລັບການຄວບຄຸມຄວາມຮ້ອນທີ່ຊັດເຈນ.

> 94% ປະສິດທິພາບຜົນຜະລິດ

ດ້ວຍປະສິດທິພາບຜົນຜະລິດສູງກວ່າ 94%, ຕົວຄວບຄຸມສະຫນອງການຂັບຂີ່ TEC ທີ່ມີປະສິດທິພາບໃນລະບົບການຄວບຄຸມອຸນຫະພູມທີ່ຫນາແຫນ້ນ.

4.5V TEC Output, 3A Max.

ແຮງດັນ TEC ເລີ່ມຕົ້ນແມ່ນ 4.5V, ມີກະແສ TEC ສູງສຸດ 3A, ສໍາລັບຄໍາຮ້ອງສະຫມັກ Micro TEC ທີ່ເຂົ້າກັນໄດ້.

ການຮັບຮູ້ອຸນຫະພູມ 10K NTC

ເຊັນເຊີເລີ່ມຕົ້ນແມ່ນ 10K NTC ທີ່ມີຄ່າ B ຂອງ 3950, ສະຫນອງຄວາມຄິດເຫັນກ່ຽວກັບອຸນຫະພູມສໍາລັບວົງຈອນຄວບຄຸມ.

-60°C ຫາ +170°C ວັດແທກ

ລະດັບການວັດແທກການຄວບຄຸມອຸນຫະພູມແມ່ນ -60 ° C ຫາ + 170 ° C, ໃນຂະນະທີ່ລະດັບອຸນຫະພູມການຄວບຄຸມທີ່ລະບຸໄວ້ແມ່ນ -20 ° C ຫາ +100 ° C.

ການປົກປ້ອງແບບປະສົມປະສານ

ຟັງຊັນໃນຕົວລວມມີກະແສໄຟຟ້າແຮງເກີນ, ແຮງດັນເກີນ, ການຈຳກັດອຸນຫະພູມ, ແລະການກວດຫາວົງຈອນເປີດ/ສັ້ນ TEC ເພື່ອຕິດຕາມເຄື່ອງຄວບຄຸມ ແລະ TEC ທີ່ເຊື່ອມຕໍ່ລະຫວ່າງການເຮັດວຽກ.

ຄວາມເຂົ້າກັນໄດ້

ກ່ອນທີ່ຈະປະສົມປະສານ, ຄວາມຕ້ອງການໄຟຟ້າ TEC, ຄຸນລັກສະນະ NTC, ອຸນຫະພູມເປົ້າຫມາຍ, ແລະການສະຫນອງກະດານຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຂໍ້ກໍານົດຂອງຕົວຄວບຄຸມ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

ໂມດູນ Optical ຄວາມຊັດເຈນ

ຕົວຄວບຄຸມອຸນຫະພູມ TCB-SS ທີ່ມີຂະໜາດກະທັດຮັດທີ່ສຸດ ແລະຖືກອອກແບບສໍາລັບ Micro TECs ໃຫ້ການຄວບຄຸມອຸນຫະພູມທີ່ກະທັດຮັດສໍາລັບໂມດູນ optical ທີ່ຕ້ອງການສະພາບຄວາມຮ້ອນທີ່ໝັ້ນຄົງ.

ລະບົບ Laser Diode

ມັນສາມາດຂັບລົດ Micro TEC ທີ່ເຂົ້າກັນໄດ້ເພື່ອຄວບຄຸມອຸນຫະພູມຂອງ laser diodes ໃນລະບົບ optical ທີ່ຫນາແຫນ້ນ.

ອຸປະກອນຫ້ອງທົດລອງຂະໜາດນ້ອຍ

ເຄື່ອງຄວບຄຸມທີ່ຫນາແຫນ້ນແມ່ນເຫມາະສົມສໍາລັບເຄື່ອງມືຫ້ອງທົດລອງທີ່ຕ້ອງການການຄວບຄຸມອຸນຫະພູມທີ່ອີງໃສ່ Micro TEC ພາຍໃນພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ.

ອຸປະກອນການວິນິດໄສແບບພົກພາ

TCB-SS ສະຫນັບສະຫນູນການຄວບຄຸມອຸນຫະພູມໃນອຸປະກອນການວິນິດໄສທີ່ຫນາແຫນ້ນທີ່ຂະຫນາດກະດານແລະລະບຽບຄວາມຮ້ອນແມ່ນປັດໃຈການອອກແບບທີ່ສໍາຄັນ.

ເຊັນເຊີອິນຟາເຣດ ແລະ CCD

ຕົວຄວບຄຸມສາມາດປະສົມປະສານກັບລະບົບ Micro TEC ສໍາລັບການຄວບຄຸມອຸນຫະພູມຂອງເຄື່ອງກວດຈັບອິນຟາເລດທີ່ລະອຽດອ່ອນແລະເຊັນເຊີ CCD.

FAQ

Q1: ປະເພດໃດແດ່ຂອງ TEC ແມ່ນຕົວຄວບຄຸມທີ່ຖືກອອກແບບມາສໍາລັບ?

A1: ຕົວຄວບຄຸມອຸນຫະພູມ TCB-SS ທີ່ມີຂະໜາດກະທັດຮັດທີ່ສຸດ ແລະອອກແບບມາສຳລັບ Micro TEC ຖືກອອກແບບມາສຳລັບແອັບພລິເຄຊັນ Micro TEC. TEC ທີ່ເຊື່ອມຕໍ່ຄວນຖືກກວດສອບຕໍ່ກັບແຮງດັນ TEC ເລີ່ມຕົ້ນທີ່ລະບຸໄວ້ 4.5V ແລະກະແສໄຟຟ້າສູງສຸດ 3A.

Q2: ການຕັ້ງຄ່າເຊັນເຊີ NTC ແມ່ນຫຍັງ?

A2: ການຕັ້ງຄ່າການຮັບຮູ້ອຸນຫະພູມເລີ່ມຕົ້ນແມ່ນ 10K NTC ທີ່ມີຄ່າ B-value ຂອງ 3950. ຄວາມຕ້ອງການເຊັນເຊີອື່ນໆຄວນໄດ້ຮັບການຢືນຢັນໃນລະຫວ່າງການກໍານົດໂຄງການ.

Q3: ຄວາມແຕກຕ່າງກັນລະຫວ່າງລະດັບການວັດແທກແລະລະດັບການຄວບຄຸມແມ່ນຫຍັງ?

A3: ໄລຍະການວັດແທກການຄວບຄຸມອຸນຫະພູມແມ່ນ -60 ° C ຫາ + 170 ° C, ໃນຂະນະທີ່ລະດັບອຸນຫະພູມການຄວບຄຸມທີ່ລະບຸໄວ້ແມ່ນ -20 ° C ຫາ + 100 ° C. ໄລຍະການວັດແທກຊີ້ໃຫ້ເຫັນຄວາມສາມາດໃນການຮັບຮູ້ອຸນຫະພູມ, ໃນຂະນະທີ່ໄລຍະການຄວບຄຸມກໍານົດຂອບເຂດການກໍານົດອຸນຫະພູມທີ່ກໍານົດໄວ້.

Q4: ການສະຫນອງພະລັງງານໃດທີ່ຄະນະກໍາມະຕ້ອງການ?

A4: ແຮງດັນການສະຫນອງກະດານແມ່ນ 5V ± 10% DC. ລະບົບຄວນສະຫນອງແຫຼ່ງພະລັງງານທີ່ເຫມາະສົມທີ່ຍັງຄົງຢູ່ໃນຂອບເຂດການປ້ອນຂໍ້ມູນທີ່ກໍານົດໄວ້ນີ້.

Q5: ປະຈຸບັນສູງສຸດທີ່ມີຢູ່ສໍາລັບ TEC ແມ່ນຫຍັງ?

A5: ສູງສຸດທີ່ລະບຸໄວ້ໃນປະຈຸບັນ TEC ແມ່ນ 3A, ມີແຮງດັນ TEC ເລີ່ມຕົ້ນຂອງ 4.5V. TEC ທີ່ເຊື່ອມຕໍ່ຕົວຈິງຄວນໄດ້ຮັບການຄັດເລືອກຕາມຄວາມຕ້ອງການໄຟຟ້າແລະຂອບເຂດຈໍາກັດຂອງຕົວຄວບຄຸມ.

Q6: ຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມໃດທີ່ເຄື່ອງຄວບຄຸມສາມາດສະຫນອງໄດ້?

A6: ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ການ​ຄວບ​ຄຸມ​ອຸນ​ຫະ​ພູມ​ທີ່​ກໍາ​ນົດ​ໄວ້​ແມ່ນ 0.01°C​, ແລະ​ຄວາມ​ຖືກ​ຕ້ອງ​ອຸນ​ຫະ​ພູມ​ທີ່​ກໍາ​ນົດ​ໄວ້​ຍັງ​ໄດ້​ລະ​ບຸ​ໄວ້​ເປັນ 0.01°C​.

Q7: ມີຫນ້າທີ່ປ້ອງກັນຫຍັງແດ່?

A7: ຕົວຄວບຄຸມປະກອບມີການປ້ອງກັນ overcurrent, ການປ້ອງກັນ overvoltage, ການຈໍາກັດອຸນຫະພູມ, ແລະ TEC ເປີດວົງຈອນແລະກວດຈັບ short-circuit.
