ປະກອບກັບເຄື່ອງເຮັດຄວາມເຢັນ Micro Thermoelectric

ວິສະວະກອນ X-Meritan ແລະປະສົມປະສານ Assemblies ກັບ Micro Thermoelectric Coolers ໂດຍກົງເຂົ້າໃນຊຸດ optoelectronic ມາດຕະຖານແລະແບບກໍານົດເອງ, ລວມທັງ TO-8, TO-39, 14-pin Butterfly (BTF), ແລະ BOX enclosures. ໂດຍການປ່ຽນແທນໂມດູນຂັ້ນສອງຕິດກັບການເຊື່ອມໂລຫະ eutectic ລະດັບໂຮງງານ (Rth ຫຍໍ້ລົງ) ພາຍໃນເຮືອນ hermetic, ການປະກອບຍ່ອຍຂອງ micro-TEC ເຫຼົ່ານີ້ປ້ອງກັນການປົນເປື້ອນຂອງ optical facet ແລະຂັບລົດຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນຍ່ອຍ. ອອກແບບມາເພື່ອໂທລະຄົມ TOSA/ROSA transceivers, ເຄື່ອງກວດຈັບ IR/XRF, ແລະ diodes laser ພະລັງງານສູງ, ແຕ່ລະປະກອບໄດ້ຖືກຈັບຄູ່ກັບ footprints ຊຸດສະເພາະ, ເລຂາຄະນິດ pin, ແລະຄວາມຕ້ອງການລະບາຍຄວາມຮ້ອນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

X-Meritan ຜະລິດການປະກອບທີ່ມີຄວາມແມ່ນຍໍາກັບເຄື່ອງເຮັດຄວາມເຢັນຈຸນລະພາກເພື່ອກໍາຈັດຄວາມເຢັນຂອງທໍ່ລະບາຍຄວາມຮ້ອນ, ຄວາມສ່ຽງຕໍ່ການລະບາຍອາກາດ, ແລະຄວາມສັບສົນຂອງການປະກອບທີ່ກ່ຽວຂ້ອງກັບການຕິດຕັ້ງອົງປະກອບເຮັດຄວາມເຢັນແບບແຍກກັນ. ໂດຍການລວມອົງປະກອບ micro-Peltier, ພື້ນຖານ header ແບບກໍານົດເອງ (Kovar, CuW, HTCC/LTCC), ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມໃນຫ້ອງສະອາດ, ການແກ້ໄຂນີ້ປະກອບເປັນອຸປະກອນຍ່ອຍແບບ turn-key ພ້ອມສໍາລັບການຕິດຕາຍ. ການເຮັດຄວາມເຢັນຈຸດທີ່ເຄື່ອນໄຫວໂດຍກົງຢູ່ກ້ອງຊິບ optical ຫຼຸດຜ່ອນສິ່ງລົບກວນທີ່ມືດມົວໃນອາເຣເຊັນເຊີ ແລະ locks ໃນຄວາມຍາວຄື້ນການປ່ອຍອາຍພິດສໍາລັບ diode laser ພະລັງງານສູງ.

Assemblies with Micro Thermoelectric Coolers

ຮູບແບບແພັກເກດ ແລະວິສະວະກຳຍ່ອຍ

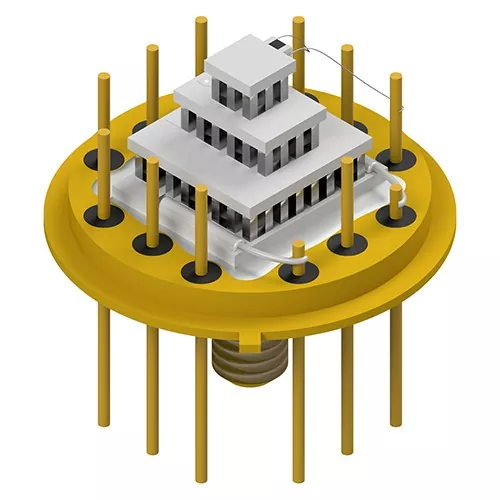

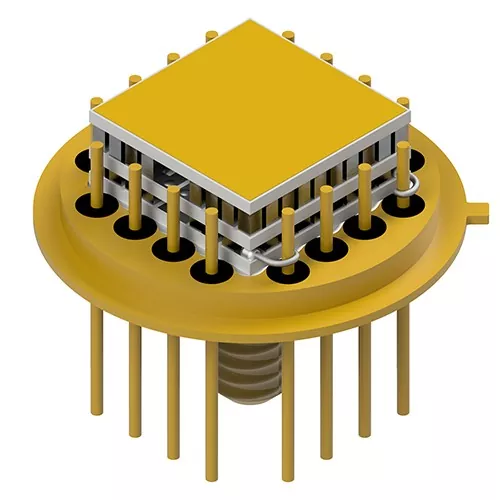

Transistor Outline (TO-Can) ສ່ວນຫົວ

ນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວເຄື່ອງຮັບສັນຍານໂທລະຄົມ, VCSEL, ແລະເຊັນເຊີ spectroscopic ຂະໜາດນ້ອຍ. ພື້ນຖານດ້ານຫົວປະກອບດ້ວຍໂຄວາ ຫຼື ເຫຼັກໂຄວາທີ່ເຮັດດ້ວຍສີ nickel/ gold-plated ທີ່ມີເລຂາຄະນິດ PIN ແບບກຳນົດເອງ (ຮູບທໍ່ກົມ, ປາຍແປນ, ຫຼືຫົວຕະປູ) ເພື່ອປັບປຸງການເຊື່ອມສາຍພາຍໃນ.

ຮູບແບບແພັກເກດ	ວັດສະດຸພື້ນຖານ	ຕົວເລືອກປັກໝຸດ	ຄໍາຮ້ອງສະຫມັກຂັ້ນຕົ້ນ	TEC Staging
ເຖິງ-8	Kovar / Gold-plated Steel	6, 12, 16 pins	IR, XRF, ແລະເຄື່ອງກວດຈັບອາຍແກັສ	ດ່ຽວເຖິງ 4 ຂັ້ນຕອນ
TO-39	Kovar	6, 8+ ປັກໝຸດ	Arrays Sensor ການວິເຄາະ	ດ່ຽວເຖິງ 2 ຂັ້ນຕອນ
ເຖິງ-46	Kovar	5, 6 ເຂັມ	VCSELs & Micro-Sensors	ໄລຍະດຽວ
TO-66	Kovar	6, 9 ເຂັມ	ໜ່ວຍກວດຈັບຄວາມໜາແໜ້ນສູງ	ດ່ຽວເຖິງ 4 ຂັ້ນຕອນ
TO-37 / TO-13	Kovar / ເຫຼັກກ້າ	6 ຫາ 16 pins	IR Arrays ຫຼາຍຊ່ອງ	ດ່ຽວເຖິງ 2 ຂັ້ນຕອນ

ທີ່ຢູ່ອາໄສ Optoelectronic ຄວາມສົມບູນສູງ

ວິສະວະກໍາສໍາລັບການໂຫຼດຄວາມຮ້ອນຫຼາຍວັດແລະ array photodetector ຫນາແຫນ້ນບ່ອນທີ່ຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງແລະຄວາມຊັດເຈນຮ່ວມກັນແມ່ນສໍາຄັນທີ່ສຸດ.

ປະເພດການປິດລ້ອມ	ວັດສະດຸກໍ່ສ້າງ	Pin ນັບ	ອຸປະກອນເປົ້າໝາຍປົກກະຕິ

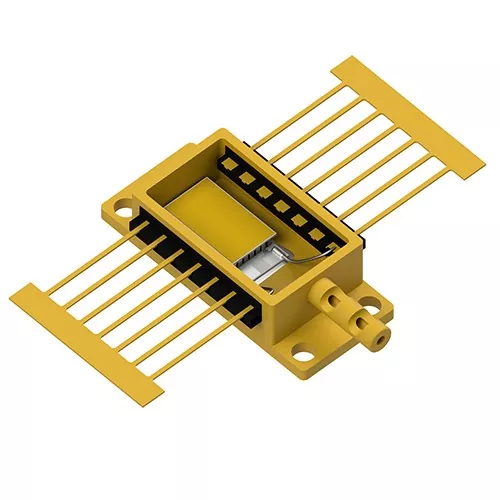

BTF (Butterfly)	Kovar ກັບ Copper-Tungsten (CuW) ຖານ	14 ເຂັມ	Pump Lasers & Telecom Transmitters
HHL (ໂຫຼດຄວາມຮ້ອນສູງ)	Kovar, ເຫຼັກກ້າ, ຫຼືທອງແດງ-ໂມລີ (CuMo)	9 ເຂັມ	ເລເຊີອຸດສາຫະກໍາພະລັງງານສູງ
PS-28 / ກ່ອງ	Ni/Au-Plated Kovar Enclosures	28 ເຂັມ	ເຄື່ອງກວດຈັບແສງຫຼາຍອົງປະກອບ
TOSA / ROSA	Kovar ກັບເຄື່ອງແຜ່ຄວາມຮ້ອນ CuW	ກຳນົດເອງ	ການປະກອບເຄື່ອງສົ່ງສັນຍານຍ່ອຍຂະໜາດນ້ອຍ
HTCC / LTCC	ເຊລາມິກທີ່ມີຄວາມຮ້ອນສູງ/ຕ່ຳ	Array Pins	Arrays Photodetector Arrays ສຽງຕ່ຳ

ປະສິດທິພາບຫຼັກ

Eutectic Micro-Bonding: ໂມດູນຍ່ອຍຖືກ soldered ໂດຍໃຊ້ AuSn eutectic preforms ໂດຍກົງກັບຫົວຊຸດ, ກໍາຈັດ epoxies conductive ແລະຫຼີກເວັ້ນການ outgassing ອິນຊີໃນປະທັບຕາ hermetic.

ການຢັບຢັ້ງສຽງລົບກວນ: ຄວາມເຢັນໃນຈຸດເຄື່ອນໄຫວເຮັດໃຫ້ອຸນຫະພູມຈຸດເຊື່ອມຕໍ່ຂອງ photodetector ຫຼຸດລົງ, ຫຼຸດຜ່ອນຄວາມຮ້ອນຂອງຄວາມມືດໃນກະແສຄວາມຮ້ອນ ແລະ ປັບປຸງອັດຕາສ່ວນສັນຍານຕໍ່ສຽງລົບກວນໂດຍລວມ (S/N).

ການກຳນົດຄ່າຂອບ Lead ທີ່ມີຄວາມຍືດຫຍຸ່ນ: ປັກຫົວຫົວສາມາດຖືກດັດແປງດ້ວຍພື້ນຜິວແປ ຫຼື ປາຍແຫຼມເພື່ອຫຼຸດຄວາມວຸ່ນດ່ຽງຂອງວົງແຫວນ ແລະ ເຮັດໃຫ້ຂະບວນການເຊື່ອມສາຍອັດຕະໂນມັດງ່າຍຂຶ້ນ.

ຄວາມສາມາດໃນຂັ້ນຕອນຫຼາຍຂັ້ນຕອນ: ຮອງຮັບການປັບຄ່າ micro-TEC 4 ຂັ້ນຕອນສໍາລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການຄວາມແຕກຕ່າງຂອງຄວາມເຢັນເລິກ (ΔT>70∘C).

Co-Developed Packaging (JDP): ການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາເຕັມຮູບແບບຈາກການສ້າງແບບຈໍາລອງ CAD ຄວາມຮ້ອນແລະການຄັດເລືອກວັດສະດຸໄປສູ່ການສ້າງຕົວຢ່າງຢ່າງໄວວາແລະການຜະລິດປະລິມານຂະຫນາດໃຫຍ່.

ໂດເມນແອັບພລິເຄຊັນຕົ້ນຕໍ

Optical Communications & Photonics

ສະໜອງຄວາມສະຖຽນຂອງຄວາມຍາວຄື້ນສຳລັບເຄື່ອງຮັບສັນຍານ TOSA/ROSA, ເລເຊີ EML, ແລະເຄືອຂ່າຍ DWDM ໂດຍການລັອກອຸນຫະພູມຈຸດເຊື່ອມຕໍ່ເລເຊີພາຍໃຕ້ອຸນຫະພູມກໍລະນີທີ່ປ່ຽນແປງໄດ້.

Infrared & XRF Spectroscopy

ປະກອບກັບ Micro Thermoelectric Coolers ສະຫນອງແພລະຕະຟອມຊັ້ນໃຕ້ດິນເຢັນສໍາລັບເຊັນເຊີ X-ray fluorescence (XRF) ແລະອິນຟາເລດທີ່ບໍ່ກະຈາຍ (NDIR), ປ້ອງກັນການລອຍຕົວຂອງສັນຍານໃນລະຫວ່າງການວິເຄາະສິ່ງແວດລ້ອມ.

ເລເຊີອຸດສາຫະກໍາພະລັງງານສູງ

ຈັດການການລະບາຍຄວາມຮ້ອນພາຍໃນຊຸດ Butterfly (BTF) ແລະ High Heat Load (HHL), ຮັກສາຄຸນນະພາບຂອງ beam ແລະຍືດອາຍຸຂອງ diode.

ຍານອາວະກາດ & ການປ້ອງກັນຄວາມຮູ້ສຶກ

ຄວາມເຢັນສໍາລັບອາເຣຍົນໂຟກັສ (FPA), ເຄື່ອງກວດຈັບພາບກາງຄືນ, ແລະເຊັນເຊີການນໍາທາງ optical ທີ່ມີການສັ່ນສະເທືອນກົນຈັກທີ່ຮຸນແຮງແລະການຊ໊ອກຄວາມຮ້ອນ.

ການກວດສອບຄຸນນະພາບ

ການຫຸ້ມຫໍ່ຫ້ອງສະອາດພາຍໃນເຮືອນ: ການຈັດວາງຈຸນລະພາກ TEC ທັງໝົດ, ການເຊື່ອມສາຍ, ແລະການປະທັບຕາຈະເກີດຂຶ້ນໃນສະພາບແວດລ້ອມທີ່ມີການຄວບຄຸມເພື່ອປ້ອງກັນການຜຸພັງ ແລະ ການດູດຊຶມຄວາມຊຸ່ມ.

100% ການກວດສອບພາລາມິເຕີ: ທຸກໆການປະກອບກັບເຄື່ອງເຮັດຄວາມເຢັນຈຸລະພາກທີ່ຜ່ານການທົດສອບຄວາມຕ້ານທານ AC (Rac), ຄວາມຕ້ານທານຂອງສນວນ, ການຕອບສະຫນອງຄວາມຮ້ອນ, ແລະຄວາມທົນທານຂອງມິຕິກ່ອນການຂົນສົ່ງ.

ຄວາມສົມບູນຂອງຕ່ອງໂສ້ການສະໜອງທີ່ສາມາດຕິດຕາມໄດ້: ການຮ່ວມມືໂດຍກົງກັບຜູ້ຜະລິດ header ທີ່ມີຄວາມຖືກຕ້ອງຮັບປະກັນການຍຶດຕິດຂອງແຜ່ນທອງ, ຄວາມແຫນ້ນຂອງສູນຍາກາດ, ແລະປະຕິບັດຕາມມາດຕະຖານ ISO9001 ຢ່າງເຂັ້ມງວດ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຜົນປະໂຫຍດຂອງການຊື້ TEC-on-header ທີ່ປະກອບກ່ອນການປະກອບ TECs ແຍກຢູ່ໃນເຮືອນແມ່ນຫຍັງ?

ເຄື່ອງປະກອບທາງສ່ວນຫນ້າຂອງການປະສົມປະສານກໍາຈັດການເຊື່ອມຈຸນລະພາກຄູ່ມືທີ່ສັບສົນ, ຮັບປະກັນຄວາມສົມບູນຂອງພັນທະບັດ eutectic ທີ່ໄດ້ຮັບການຢັ້ງຢືນຈາກໂຮງງານ (Rth ຫນ້ອຍ), ແລະປ້ອງກັນການປົນເປື້ອນ outgassing ພາຍໃນຫຸ້ມຫໍ່ປິດ.

X-Meritan ສາມາດຕິດຕັ້ງ micro-TECs ໃສ່ສ່ວນຫົວແບບກຳນົດເອງທີ່ລູກຄ້າສະໜອງໃຫ້ໄດ້ບໍ?

ແມ່ນແລ້ວ. ໂດຍຜ່ານໂຄງການຮ່ວມພັດທະນາການຫຸ້ມຫໍ່ (JDP) ຂອງພວກເຮົາ, ລູກຄ້າສາມາດເລືອກຈາກຫົວ Kovar/CuW ມາດຕະຖານຂອງພວກເຮົາ ຫຼືສົ່ງເຮືອນທີ່ເປັນເຈົ້າຂອງສໍາລັບການລວມໂຮງງານ TEC ແລະການເຊື່ອມສາຍ.

Gold-tin (AuSn) ການຜູກມັດ eutectic ປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງຊຸດແນວໃດ?

ບໍ່ເຫມືອນກັບກາວປອດສານພິດຫຼືເຄື່ອງ solders ອ່ອນມາດຕະຖານ, AuSn eutectic bonding ສະຫນອງການນໍາຄວາມຮ້ອນທີ່ສູງຂຶ້ນ, ການປ່ອຍອາຍພິດອິນຊີສູນ, ແລະຄວາມເຂັ້ມແຂງຮ່ວມກັນທີ່ທົນທານຕໍ່ການດໍາເນີນງານທີ່ມີຄວາມຮ້ອນສູງທີ່ຕິດຢູ່ລຸ່ມນ້ໍາ.

ຂໍ້ມູນໃດທີ່ຕ້ອງການເພື່ອປະເມີນການອອກແບບຊຸດ micro-TEC ແບບກຳນົດເອງ?

ກະລຸນາໃຫ້ຮູບແບບແພັກເກັດເປົ້າໝາຍ (ເຊັ່ນ: TO-8, BTF), ການໂຫຼດຄວາມຮ້ອນ (Qc), ຄວາມແຕກຕ່າງກັນຂອງອຸນຫະພູມເປົ້າໝາຍ (ΔT), ຄວາມຕ້ອງການການກຳນົດຄ່າ PIN, ແລະຂໍ້ຈຳກັດແຮງດັນ/ກະແສໄຟຟ້າທີ່ຕ້ອງການ.
