X-Meritan ຜະລິດ NTC Thermistor ສໍາລັບການສື່ສານ Optical ທີ່ໃຊ້ສໍາລັບການຮັບຮູ້ອຸນຫະພູມໃນເຄື່ອງຮັບສັນຍານ optical, ລວມທັງ SFP, QSFP, ແລະ CFP ປັດໄຈແບບຟອມ. ອົງປະກອບເຫຼົ່ານີ້ຖືກວາງໄວ້ໃກ້ໆກັບ laser diode ຫຼືພາຍໃນ loop ຄວບຄຸມ TEC ເພື່ອສະຫນອງຄວາມຄິດເຫັນກ່ຽວກັບອຸນຫະພູມໃນເວລາທີ່ແທ້ຈິງ. ມູນຄ່າຄວາມຕ້ານທານປ່ຽນແປງໂດຍຄາດຄະເນກັບອຸນຫະພູມ, ອະນຸຍາດໃຫ້ວົງຈອນຄວບຄຸມສາມາດຮັກສາຈຸດປະຕິບັດງານຂອງເລເຊີທີ່ຫມັ້ນຄົງ.
ການກວດສອບອຸນຫະພູມທີ່ຖືກຕ້ອງໃນໂມດູນ optical ບໍ່ແມ່ນຄຸນສົມບັດທີ່ສະດວກສະບາຍ. ຄວາມຍາວຂອງເລເຊີປ່ຽນປະມານ 0.1 nm ຕໍ່ອົງສາເຊນຊຽສ ສໍາລັບເລເຊີ DFB ຫຼາຍອັນ. ການລອຍຕົວຂອງອຸນຫະພູມສອງສາມອົງສາສາມາດຍ້າຍອອກນອກປ່ອງຢ້ຽມຊ່ອງທີ່ຍອມຮັບໄດ້ໃນລະບົບ DWDM. NTC Thermistor ສໍາລັບການສື່ສານ Optical ໃຫ້ສັນຍານຄໍາຄຶດຄໍາເຫັນທີ່ຄົນຂັບ TEC ໃຊ້ເພື່ອແກ້ໄຂ drift ນີ້.
ປົກກະຕິແລ້ວ NTC Thermistor ສໍາລັບການສື່ສານ Optical ແມ່ນຜູກມັດກັບ submount ດຽວກັນກັບ laser diode ຫຼືຕິດກັບດ້ານເຢັນ TEC. ເມື່ອອຸນຫະພູມ laser ປ່ຽນແປງ, ຄວາມຕ້ານທານຂອງ thermistor ປ່ຽນແປງຕາມເສັ້ນໂຄ້ງທີ່ບໍ່ແມ່ນເສັ້ນທີ່ກໍານົດໂດຍຄ່າ R25 ແລະຄ່າຄົງທີ່ B. ວົງຈອນຄວບຄຸມການວັດແທກຄວາມຕ້ານທານນີ້, ປ່ຽນເປັນຄ່າອຸນຫະພູມ, ແລະປັບ TEC ປະຈຸບັນເພື່ອເຮັດໃຫ້ເລເຊີກັບຄືນໄປບ່ອນອຸນຫະພູມເປົ້າຫມາຍ.
ຄວາມສໍາພັນລະຫວ່າງຄວາມຕ້ານທານແລະອຸນຫະພູມປະຕິບັດຕາມສົມຜົນມາດຕະຖານ:
R(T) = R25 × exp[ B × (1/T - 1/298.15) ]
ບ່ອນທີ່ T ຢູ່ໃນ Kelvin ແລະ B ແມ່ນຄົງທີ່ວັດສະດຸ. ສໍາລັບຄໍາຮ້ອງສະຫມັກໂມດູນ optical, B25/50 ຄ່າລະຫວ່າງ 3380 K ແລະ 3950 K ແມ່ນທົ່ວໄປ. ທາງເລືອກແມ່ນຂຶ້ນກັບລະດັບອຸນຫະພູມປະຕິບັດງານທີ່ຄາດໄວ້ແລະຄວາມລະອຽດທີ່ຕ້ອງການໂດຍວົງຈອນຄວບຄຸມ.
ຕາຕະລາງຂ້າງລຸ່ມນີ້ລາຍຊື່ການຕັ້ງຄ່າມາດຕະຖານທີ່ມີຢູ່ໃນ X-Meritan. ຄ່າທີ່ກໍາຫນົດເອງແມ່ນເປັນໄປໄດ້ສໍາລັບໂຄງການປະລິມານ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບການທົດສອບ |
ຄ່າມາດຕະຖານ / ຊ່ວງ |
ບັນທຶກ |
|
ຄວາມຕ້ານທານໃນນາມທີ່ 25 ° C |
R25 |
25°C ± 0.01°C, ພະລັງງານຕ່ໍາ |
10 kΩ, 50 kΩ, 100 kΩ |
ຄ່າອື່ນໆຈາກ 1 kΩ ຫາ 500 kΩ ຕາມການຮ້ອງຂໍ |
|
ຄວາມທົນທານຕໍ່ການຕໍ່ຕ້ານ |
– |
25°C |
±1%, ±3%, ±5% |
±0.5% ສາມາດໃຊ້ໄດ້ກັບຄ່າທີ່ເລືອກ |
|
B ຄ່າ |
B25/50 |
25°C / 50°C |
3380 K, 3435 K, 3950 K |
ຄ່າ B ອື່ນໆຕາມຄໍາຮ້ອງຂໍ |
|
ຄວາມທົນທານຂອງມູນຄ່າ B |
– |
– |
±0.5%, ±1% |
ມີຜົນຕໍ່ຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມຢູ່ໃນຈຸດສູງສຸດ |
|
ເວລາຄວາມຮ້ອນຄົງທີ່ |
τ |
ອາກາດຍັງຢູ່ |
≤ 3 ວິນາທີ |
ຂະໜາດຊິບນ້ອຍຕອບສະໜອງໄວຂຶ້ນ |
|
ປັດໄຈການກະຈາຍ |
δ |
ອາກາດຍັງຢູ່ |
≥ 1.5 mW/°C |
ການໃຫ້ຄວາມຮ້ອນດ້ວຍຕົນເອງຕ້ອງຖືກເກັບຮັກສາໄວ້ຕ່ໍາກວ່າ 0.1 ° C |
|
ຊ່ວງອຸນຫະພູມປະຕິບັດການ |
Topr |
– |
-40°C ຫາ +125°C |
ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ |
|
ລະດັບພະລັງງານຢູ່ທີ່ 25°C |
Pmax |
25°C |
10 mW |
ການເກີນນີ້ເຮັດໃຫ້ເກີດຄວາມຜິດພາດໃນການເຮັດຄວາມຮ້ອນດ້ວຍຕົນເອງ |
|
ຄວາມຕ້ານທານ insulation |
RI |
500 VDC |
≥ 100 MΩ |
ລະຫວ່າງ terminals ແລະການເຄືອບ |
|
ທົນທານຕໍ່ແຮງດັນ |
– |
500 VAC, 60 ວິນາທີ |
ບໍ່ມີການແບ່ງແຍກ |
ສໍາລັບການໂດດດ່ຽວຄວາມປອດໄພ |
ມູນຄ່າທັງຫມົດແມ່ນໄດ້ຮັບການຢັ້ງຢືນໃນການຜະລິດ. ບົດລາຍງານການທົດສອບຢ່າງເຕັມທີ່ທີ່ມີຄວາມຕ້ານທານແລະການວັດຄ່າ B ສາມາດໄດ້ຮັບການສະຫນອງໃຫ້ສໍາລັບແຕ່ລະ batch.
ຂໍ້ສັງເກດທີ່ສຳຄັນກ່ຽວກັບການທຳຄວາມຮ້ອນດ້ວຍຕົວມັນເອງ: ກະແສການວັດແທກຜ່ານ NTC ຈະຕ້ອງຕ່ຳພໍທີ່ກະແສໄຟທີ່ກະຈາຍຢູ່ໃນເຄື່ອງຄວບຄຸມອຸນຫະພູມບໍ່ເຮັດໃຫ້ອຸນຫະພູມຂອງມັນສູງກວ່າ 0.1°C. ສໍາລັບ 10 kΩ NTC ທີ່ມີປັດໄຈການກະຈາຍຂອງ 1.5 mW / ° C, ນີ້ຫມາຍຄວາມວ່າປະຈຸບັນການວັດແທກຄວນຈະຢູ່ຕ່ໍາກວ່າປະມານ 120 µA. ການເກີນນີ້ເຮັດໃຫ້ thermistor ອ່ານອຸນຫະພູມສູງກວ່າອຸນຫະພູມເລເຊີຕົວຈິງ, ເຊິ່ງສາມາດເຮັດໃຫ້ວົງຈອນຄວບຄຸມເຢັນເກີນໄປ.

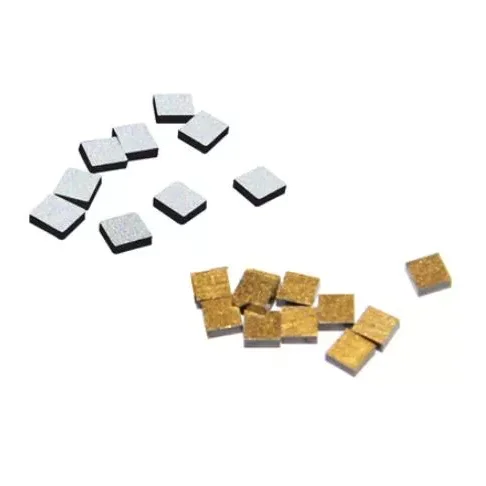

X-Meritan ສະໜອງ NTC Thermistor ສໍາລັບການສື່ສານ Optical ໃນຮູບແບບຊິບເປົ່າ, ມີ electrodes Au ຫຼື Ag, ເຫມາະສົມສໍາລັບການເຊື່ອມສາຍຫຼື soldering ໃສ່ submounts ceramic. ຂະຫນາດຂອງ chip ໂດຍທົ່ວໄປແມ່ນຢູ່ໃນລະດັບຂອງ 0.5 mm × 0.5 mm ກັບ 1.0 mm × 1.0 mm, ມີຄວາມຫນາຈາກ 0.2 mm ກັບ 0.5 mm. ຮອຍຕີນຂະຫນາດນ້ອຍນີ້ອະນຸຍາດໃຫ້ຈັດວາງໂດຍກົງຕິດກັບ diode laser ໂດຍບໍ່ມີການແຊກແຊງກັບເສັ້ນທາງ optical.
ສໍາລັບລູກຄ້າທີ່ມັກອົງປະກອບທີ່ຕິດໄວ້ກ່ອນ, ຊິບສາມາດປະກອບໃສ່ແຜ່ນອາລູມິນຽມຂະຫນາດນ້ອຍຫຼືອາລູມິນຽມ nitride ທີ່ມີສາຍນໍາ. ສະບັບນີ້ແມ່ນງ່າຍຕໍ່ການຈັດການໃນສາຍການປະກອບຄູ່ມືແລະງ່າຍຂະບວນການຜູກມັດ.
ດ້ານ electrode ຖືກອອກແບບມາສໍາລັບການເຊື່ອມສາຍ Au ຫຼືການເຊື່ອມໂລຫະ PbSn/AuSn. ການໂລຫະສະເພາະແມ່ນເລືອກໂດຍອີງໃສ່ຂະບວນການປະກອບຂອງລູກຄ້າ. ພວກເຮົາໃຫ້ເອກະສານຂໍ້ມູນທີ່ມີຕົວກໍານົດການຜູກມັດທີ່ແນະນໍາສໍາລັບແຕ່ລະປະເພດ electrode.
ເວລາຄວາມຮ້ອນຄົງທີ່ຂອງຊິບເປົ່າ NTC ໂດຍປົກກະຕິແມ່ນຕໍ່າກວ່າ 1 ວິນາທີ ເມື່ອຕິດໃສ່ດ້ວຍແຜ່ນກາວຄວາມຮ້ອນ ຫຼືແຜ່ນບາງໆ. ໃນອາກາດຍັງ, ໂດຍບໍ່ມີການຕິດ, ເວລາຄົງທີ່ສູງກວ່າ. ສໍາລັບຄໍາຮ້ອງສະຫມັກໂມດູນ optical, NTC ຕ້ອງໄດ້ຮັບການປະສົມປະສານຄວາມຮ້ອນກັບພື້ນຜິວດຽວກັນກັບ laser diode ຫຼືແຜ່ນເຢັນ TEC. ເສັ້ນກາວຫນາຫຼືຊ່ອງຫວ່າງອາກາດຈະເຮັດໃຫ້ການຕອບສະຫນອງຊ້າແລະແນະນໍາການຊົດເຊີຍອຸນຫະພູມລະຫວ່າງເຊັນເຊີແລະເລເຊີ.
ພວກເຮົາແນະນໍາໃຫ້ຕິດຕັ້ງຊິບ NTC ດ້ວຍກາວທີ່ມີຄວາມຮ້ອນຫຼື solder preform. ຄວາມຫນາຂອງຊັ້ນການຜູກມັດຄວນຈະຖືກຄວບຄຸມໃຫ້ຫນ້ອຍກວ່າ 25 µm. ນີ້ຮັບປະກັນວ່າ NTC ຕິດຕາມອຸນຫະພູມເລເຊີດ້ວຍຄວາມລ່າຊ້າຫນ້ອຍທີ່ສຸດ, ເຊິ່ງເປັນສິ່ງສໍາຄັນສໍາລັບ TEC ຄວບຄຸມ loops ປະຕິບັດງານຢູ່ໃນອັດຕາການປັບປຸງຂ້າງເທິງ 10 Hz.
NTC Thermistor ສໍາລັບ Optical Communication ສາມາດສະແດງຄວາມຕ້ານທານເລັກນ້ອຍຕາມເວລາ, ໂດຍສະເພາະໃນເວລາທີ່ເຮັດວຽກຢູ່ໃນອຸນຫະພູມສູງ. ການສ້າງວັດສະດຸຂອງພວກເຮົາແລະຕົວຕັ້ງຕົວຕີ electrode ຫຼຸດຜ່ອນການລອຍລົມນີ້ໃນລະດັບທີ່ບໍ່ມີຜົນກະທົບຕໍ່ການປະຕິບັດຂອງໂມດູນ optical ໃນໄລຍະຊີວິດການບໍລິການ 10 ປີປົກກະຕິ. ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະແດງໃຫ້ເຫັນການເລື່ອນທີ່ຄາດວ່າຈະຢູ່ພາຍໃຕ້ເງື່ອນໄຂການເກັບຮັກສາທີ່ແຕກຕ່າງກັນ, ອີງຕາມການທົດສອບຄວາມຫນ້າເຊື່ອຖືພາຍໃນ.
|
ສະພາບ |
ໄລຍະເວລາ |
ດັ້ງເດີມ Resistance Drift |
|
125°C ການເກັບຮັກສາແຫ້ງ |
1000 ຊົ່ວໂມງ |
< 0.5% |
|
85°C / 85% RH |
1000 ຊົ່ວໂມງ |
< 0.8% |
|
ຮອບວຽນຄວາມຮ້ອນ -40°C ຫາ +125°C |
500 ຮອບ |
< 0.5% |
|
ອາຍຸການໃຊ້ງານຢູ່ທີ່ 25°C |
10 ປີ (ຄາດຄະເນ) |
< 1.0% |
ຄ່າເຫຼົ່ານີ້ແມ່ນອີງໃສ່ການທົດສອບທີ່ເລັ່ງລັດແລະບໍ່ແມ່ນການຮັບປະກັນ. ພຽງການລອຍລົມຕົວຈິງແມ່ນຂຶ້ນກັບຄວາມເຄັ່ງຕຶງຂອງການຕິດຕັ້ງ, ຄວາມຊຸ່ມຊື່ນ, ແລະກະແສໄຟຟ້າ. ພວກເຮົາສາມາດສະຫນອງບົດລາຍງານຄວາມຫນ້າເຊື່ອຖືລາຍລະອຽດສໍາລັບໂຄງການທີ່ມີຄຸນວຸດທິ.
ຊິບ NTC ແມ່ນຜະລິດຢູ່ໃນໂຮງງານຂອງພວກເຮົາເອງໂດຍໃຊ້ເຕັກນິກການປຸງແຕ່ງເຊລາມິກ. ຂະບວນການຜະລິດປະກອບມີການກະກຽມຝຸ່ນ, ການຫລໍ່ tape, ການພິມ electrode, sintering, dicing, ແລະການທົດສອບໄຟຟ້າຂັ້ນສຸດທ້າຍ. ພວກເຮົາຄວບຄຸມອົງປະກອບວັດສະດຸໃນເຮືອນ, ເຊິ່ງອະນຸຍາດໃຫ້ປັບຄ່າ B ແລະຄຸນລັກສະນະການຕໍ່ຕ້ານ.
ແຕ່ລະຊຸດໄດ້ຖືກທົດສອບສໍາລັບ:
● ຄວາມຕ້ານທານຢູ່ທີ່ 25 ° C ໂດຍໃຊ້ອາບນ້ໍາອຸນຫະພູມຄົງທີ່ທີ່ມີຄວາມແມ່ນຍໍາ
● ຄ່າ B ຄິດໄລ່ຈາກການວັດແທກຄວາມຕ້ານທານຢູ່ທີ່ 25°C ແລະ 50°C
● ການກວດສອບພາບພາຍໃຕ້ການຂະຫຍາຍ
●ຄວາມຕ້ານທານ insulation
● ທາງເລືອກການຖີບຄວາມຮ້ອນຕາມການຮ້ອງຂໍຂອງລູກຄ້າ
ຂໍ້ມູນການທົດສອບແມ່ນເກັບໄວ້ແລະສາມາດເຮັດໃຫ້ມີຢູ່ກັບການຂົນສົ່ງແຕ່ລະຄົນ. ພວກເຮົາຍັງສະຫນັບສະຫນູນຂັ້ນຕອນການກວດກາທີ່ເຂົ້າມາສະເພາະຂອງລູກຄ້າ.
ເພື່ອເລືອກເຄື່ອງຄວບຄຸມອຸນຫະພູມ NTC ທີ່ຖືກຕ້ອງສໍາລັບໂມດູນ optical ຂອງທ່ານ, ພິຈາລະນາປັດໃຈຕໍ່ໄປນີ້:
ຄ່າທົ່ວໄປແມ່ນ 10 kΩ ແລະ 100 kΩ. ຄ່າຄວາມຕ້ານທານຕ່ໍາຈະດຶງດູດການວັດແທກປະຈຸບັນຫຼາຍຂຶ້ນແຕ່ມີຄວາມອ່ອນໄຫວຕໍ່ກັບສິ່ງລົບກວນຫນ້ອຍ. ຄ່າຄວາມຕ້ານທານທີ່ສູງຂຶ້ນແມ່ນງ່າຍຕໍ່ການວັດແທກດ້ວຍວົງຈອນ ADC ງ່າຍດາຍ. ທາງເລືອກມັກຈະຂຶ້ນກັບ IC ຄວບຄຸມ TEC ທີ່ໃຊ້ໃນໂມດູນ. ໄດເວີເລເຊີຫຼາຍແລະຊິບຄວບຄຸມ TEC ຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບລະດັບຄວາມຕ້ານທານ NTC ສະເພາະ, ໂດຍປົກກະຕິ 10 kΩ ຫຼື 50 kΩ.
ຄ່າ B ກໍານົດວ່າຄວາມຕ້ານທານປ່ຽນແປງຫຼາຍປານໃດຕໍ່ອົງສາ. ຄ່າ B ທີ່ສູງຂຶ້ນເຮັດໃຫ້ການປ່ຽນແປງຄວາມຕ້ານທານຕໍ່ລະດັບທີ່ໃຫຍ່ກວ່າ, ເຊິ່ງສາມາດປັບປຸງການແກ້ໄຂອຸນຫະພູມ. ຢ່າງໃດກໍ່ຕາມ, ມູນຄ່າ B ສູງຫຼາຍຍັງຫມາຍຄວາມວ່າຄວາມຕ້ານທານກາຍເປັນສູງຫຼາຍໃນອຸນຫະພູມຕ່ໍາ, ເຊິ່ງອາດຈະເກີນຂອບເຂດການປ້ອນຂໍ້ມູນຂອງວົງຈອນການວັດແທກ. B25/50 = 3435 K ແມ່ນການປະນີປະນອມທົ່ວໄປສໍາລັບໂມດູນ optical ທີ່ເຮັດວຽກຈາກ -10 ° C ຫາ +75 ° C.
ຄວາມທົນທານຕໍ່ຄວາມທົນທານແລະຄວາມທົນທານຕໍ່ມູນຄ່າ B ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມຖືກຕ້ອງຂອງການວັດແທກອຸນຫະພູມ. ຄວາມທົນທານຕໍ່ຄວາມຕ້ານທານ ±1% ບວກກັບຄ່າຄວາມທົນທານຂອງຄ່າ ±1% B ສົ່ງຜົນໃຫ້ເກີດຄວາມຜິດພາດຂອງອຸນຫະພູມເບື້ອງຕົ້ນປະມານ ±0.3°C ຢູ່ທີ່ 25°C. ສໍາລັບຄໍາຮ້ອງສະຫມັກ DWDM ທີ່ຄວາມຫມັ້ນຄົງຂອງຄວາມຍາວຄື້ນຕ້ອງຢູ່ໃນ ±0.01 nm, ຄວາມຜິດພາດນີ້ອາດຈະໃຫຍ່ເກີນໄປ. ຂັ້ນຕອນການສອບທຽບໃນໂມດູນເຟີມແວສາມາດຊົດເຊີຍຄວາມທົນທານເບື້ອງຕົ້ນ, ແຕ່ຄວາມທົນທານຕ້ອງເຄັ່ງຄັດພຽງພໍທີ່ການສອບທຽບຍັງຖືກຕ້ອງໃນໄລຍະປະຕິບັດການ.
NTC ຕ້ອງພໍດີກັບພື້ນທີ່ທີ່ມີຢູ່ພາຍໃນໂມດູນ optical. ຊິບເປົ່າໃຫ້ຮອຍຕີນນ້ອຍທີ່ສຸດ ແຕ່ຕ້ອງການການເຊື່ອມສາຍ ຫຼືອຸປະກອນທີ່ຕິດຕາຍ. ຊິບທີ່ຕິດໄວ້ລ່ວງໜ້າເທິງເຄື່ອງບັນທຸກເຊລາມິກເຮັດໃຫ້ການປະກອບງ່າຍ ແຕ່ເພີ່ມຄວາມສູງ. ພວກເຮົາສາມາດສະຫນອງທັງສອງທາງເລືອກແລະໃຫ້ຄໍາແນະນໍາກ່ຽວກັບທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບສາຍການຜະລິດຂອງທ່ານ.
ກະແສວັດແທກຕ້ອງຖືກຮັກສາໄວ້ຕໍ່າ. ສໍາລັບ 10 kΩ NTC ທີ່ມີປັດໄຈການກະຈາຍຂອງ 1.5 mW / ° C, ປະຈຸບັນການວັດແທກສູງສຸດສໍາລັບການເຮັດຄວາມຮ້ອນດ້ວຍຕົນເອງແມ່ນປະມານ 120 µA. ຖ້າຕົວຄວບຄຸມ TEC ຂອງທ່ານໃຊ້ກະແສໄຟຟ້າທີ່ສູງກວ່າ, ໃຫ້ພິຈາລະນາ NTC ທີ່ມີຄວາມຕ້ານທານຕ່ໍາຫຼືຊິບຂະຫນາດໃຫຍ່ທີ່ມີປັດໃຈການກະຈາຍທີ່ສູງກວ່າ.
ຖ້າທ່ານບໍ່ແນ່ໃຈວ່າຈະເລືອກພາລາມິເຕີໃດ, ໃຫ້ເລກສ່ວນຕົວຄວບຄຸມ TEC ຂອງທ່ານແລະຊ່ວງອຸນຫະພູມເປົ້າຫມາຍ. ພວກເຮົາສາມາດແນະນໍາການຕັ້ງຄ່າ NTC ທີ່ເຂົ້າກັນໄດ້.
Thermistor NTC ຖືກນໍາໃຊ້ພາຍໃນໂມດູນເພື່ອຕິດຕາມກວດກາອຸນຫະພູມເລເຊີ. ສັນຍານປ້ອນເຂົ້າໄປໃນຕົວຄວບຄຸມ TEC, ເຊິ່ງຮັກສາເລເຊີຢູ່ທີ່ອຸນຫະພູມຄົງທີ່, ໂດຍປົກກະຕິແມ່ນ 25 ° C ຫຼື 45 ° C ຂຶ້ນກັບການອອກແບບເລເຊີ.
ສໍາລັບເລເຊີທີ່ມີຄວາມຍາວເສັ້ນແຄບ ແລະຄວາມຍາວຄື້ນ, ຄວາມຖືກຕ້ອງຂອງ NTC ແມ່ນສໍາຄັນ. ວົງຄວບຄຸມຕ້ອງຮັກສາອຸນຫະພູມພາຍໃນ ± 0.1°C ເພື່ອຮັກສາຄວາມຍາວຄື່ນພາຍໃນຊ່ອງສັນຍານທີ່ລະບຸໄວ້.
ໃນແພັກເກັດ diode laser ເປົ່າ, NTC ຖືກຜູກມັດກັບ submount ດຽວກັນກັບ chip laser. ນີ້ສະຫນອງການຮັບຮູ້ອຸນຫະພູມໂດຍກົງໂດຍບໍ່ມີມະຫາຊົນຄວາມຮ້ອນເພີ່ມເຕີມ.
ເຄື່ອງ Thermistor NTC ຍັງຖືກໃຊ້ໃນວົງຈອນຕິດຕາມອຸນຫະພູມຂອງເຄື່ອງຂະຫຍາຍແສງແລະເຄື່ອງສົ່ງສັນຍານກາງແຈ້ງ, ບ່ອນທີ່ swings ອຸນຫະພູມອາກາດລ້ອມຮອບສາມາດຂະຫນາດໃຫຍ່.
A: R25 ແມ່ນຄວາມຕ້ານທານຢູ່ທີ່ 25 ° C. ຄ່າ B ອະທິບາຍວ່າຄວາມຕ້ານທານປ່ຽນແປງແນວໃດກັບອຸນຫະພູມ. ຕົວກໍານົດການທັງສອງແມ່ນຈໍາເປັນເພື່ອຄິດໄລ່ຄວາມຕ້ານທານໃນອຸນຫະພູມອື່ນໆ. ຄ່າ B ທີ່ສູງຂຶ້ນຫມາຍຄວາມວ່າຄວາມຕ້ານທານປ່ຽນແປງຫຼາຍຂຶ້ນສໍາລັບການປ່ຽນແປງອຸນຫະພູມທີ່ກໍານົດ.
A: ວິທີທີ່ງ່າຍທີ່ສຸດແມ່ນການໃຊ້ຕາຕະລາງຊອກຫາທີ່ສ້າງຂຶ້ນຈາກຄ່າ R25 ແລະ B ໂດຍໃຊ້ສົມຜົນ Steinhart-Hart ຫຼືສົມຜົນ B ທີ່ງ່າຍດາຍ. ຫຼາຍຕົວຄວບຄຸມ TEC ICs ມີລະບົບການແປງຕົວ. ພວກເຮົາສາມາດສະຫນອງຕາຕະລາງສໍາປະສິດສໍາລັບ NTC ສະເພາະຂອງທ່ານ.
A: ມັນຂຶ້ນກັບຂັ້ນຕອນການປັບຕົວຂອງທ່ານ. ຄວາມທົນທານຕໍ່ຄວາມຕ້ານທານ ±5% ບວກກັບຄວາມທົນທານ ±1% B ສົ່ງຜົນໃຫ້ເກີດຄວາມຜິດພາດຂອງອຸນຫະພູມເກີນ ±1°C ກ່ອນການປັບທຽບ. ຖ້າສາຍການຜະລິດຂອງທ່ານປະຕິບັດການປັບຕົວແບບຫນຶ່ງຄັ້ງໃນອຸນຫະພູມທີ່ຮູ້ຈັກ, ການຊົດເຊີຍເບື້ອງຕົ້ນສາມາດເອົາອອກໄດ້. ແຕ່ຄວາມທົນທານ B ຍັງມີຜົນກະທົບຕໍ່ຄວາມຖືກຕ້ອງຂອງຄວາມຊັນ. ສໍາລັບ DWDM, ພວກເຮົາແນະນໍາຢ່າງຫນ້ອຍ ±1% ຄວາມຕ້ານທານແລະ ±0.5% B ຄ່າ.
A: ເຖິງແມ່ນວ່າກະແສໄຟຟ້າຂະຫນາດນ້ອຍສາມາດໃຫ້ຄວາມຮ້ອນຂອງ thermostor ຂ້າງເທິງອຸນຫະພູມອ້ອມຂ້າງ. ກະແສໄຟຟ້າ 100 µA ຜ່ານ 10 kΩ NTC dissipates 0.1 mW. ດ້ວຍປັດໄຈການກະຈາຍຂອງ 1.5 mW/°C, ນີ້ເຮັດໃຫ້ອຸນຫະພູມເພີ່ມຂຶ້ນ 0.067 ອົງສາ. ໃນໂມດູນເລເຊີທີ່ຄວບຄຸມຢ່າງແຫນ້ນຫນາ, ການຊົດເຊີຍນັ້ນສາມາດມີຄວາມສໍາຄັນ. ວົງຈອນການວັດແທກຄວນໃຊ້ກະແສໄຟຟ້າຕ່ໍາສຸດ.
A: ແມ່ນແລ້ວ. ພວກເຮົາສາມາດປັບອົງປະກອບຂອງອຸປະກອນການເພື່ອບັນລຸຄ່າ B custom ໃນລະດັບຂອງ 3000 K ກັບ 4500 K, ແລະພວກເຮົາສາມາດຄັດເລືອກເອົາຄ່າຄວາມຕ້ານທານສະເພາະທີ່ມີຄວາມທົນທານແຫນ້ນ. ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ຳແມ່ນນຳໃຊ້.
A: ປົກກະຕິແລ້ວບໍ່ແມ່ນ. NTC ຖືກຕິດຕັ້ງຢູ່ດ້ານຂ້າງຍ່ອຍຫຼື TEC ເຢັນ, ບໍ່ແມ່ນຢູ່ດ້ານເລເຊີ. ການຕິດຕໍ່ໂດຍກົງກັບຊິບເລເຊີສາມາດແນະນໍາບັນຫາໄຟຟ້າຫຼືບັນຫາຄວາມຮ້ອນຂອງມະຫາຊົນ. ພວກເຮົາແນະນຳໃຫ້ຕິດ NTC ໃຫ້ໃກ້ທີ່ສຸດເທົ່າທີ່ຈະເຮັດໄດ້ກັບເລເຊີ ແຕ່ຖືກແຍກດ້ວຍໄຟຟ້າ.
ເພື່ອຮ້ອງຂໍຕົວຢ່າງຫຼືຄໍາແນະນໍາລາຍລະອຽດ, ກະລຸນາໃຫ້ດັ່ງຕໍ່ໄປນີ້:
● ໝາຍເລກສ່ວນຕົວຄວບຄຸມ TEC ຫຼືປັດຈຸບັນການວັດແທກ
● ອຸນຫະພູມເລເຊີເປົ້າໝາຍ
● ຕ້ອງການຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມ
● ພື້ນທີ່ຫວ່າງສຳລັບ NTC
●ວິທີການປະກອບ (ການເຊື່ອມສາຍ, ການເຊື່ອມໂລຫະ, epoxy)
● ຄາດການປະລິມານປະຈໍາປີ
ພວກເຮົາຕອບສະຫນອງພາຍໃນຫນຶ່ງມື້ເຮັດວຽກແລະສາມາດສະຫນອງຕົວຢ່າງສໍາລັບການປະເມີນຜົນ.
