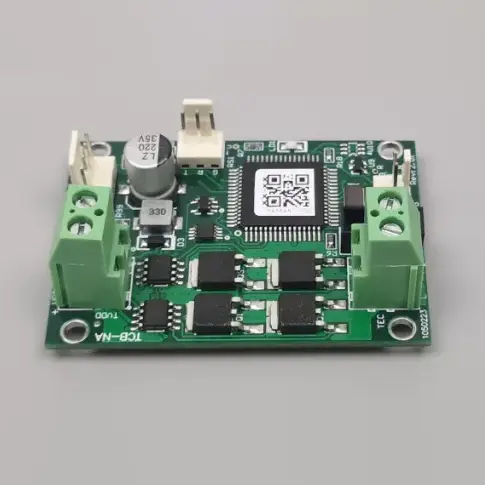

ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ

X-Meritan TCB-NA Temperature Controller for Standard Coolers ເປັນໂມດູນຄວບຄຸມອຸນຫະພູມສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ (TEC), ຮອງຮັບທັງຄວາມເຢັນ ແລະຄວາມຮ້ອນ. ມັນສະຫນອງຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມອຸນຫະພູມ ± 0.1 ° C, 0-10A TEC ໃນປັດຈຸບັນ, ແລະລະດັບການຄວບຄຸມຂອງ -20 ° C ຫາ + 100 ° C.

ດ້ວຍການໂຕ້ຕອບ serial ASCII ມາດຕະຖານ, ການຮັບຮູ້ອຸນຫະພູມ 10K NTC, ແລະໂຄງສ້າງທີ່ຫນາແຫນ້ນ 60 × 42 × 26.5 ມມ, TCB-NA ຖືກອອກແບບມາສໍາລັບການເຊື່ອມໂຍງກັບລະບົບການຄຸ້ມຄອງຄວາມຮ້ອນແບບອຸດສາຫະກໍາແລະການຄ້າຢ່າງກົງໄປກົງມາ.

ຂໍ້ມູນຈໍາເພາະ

ຄ່າ NTC B ສາມາດປັບແຕ່ງໄດ້. ຄ່າ B ທີ່ແຕກຕ່າງກັນມີຜົນກະທົບຕໍ່ການວັດແທກອຸນຫະພູມຢ່າງແທ້ຈິງແຕ່ບໍ່ປ່ຽນແປງຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມພື້ນຖານ.

ຟັງຊັນຄວບຄຸມ

ການທຳຄວາມຮ້ອນ ແລະ ຄວາມເຢັນ

ຕົວຄວບຄຸມວັດແທກອຸນຫະພູມຜ່ານເຊັນເຊີ NTC ແລະປັບທິດທາງ TEC ຕາມຈຸດຕັ້ງ. ນີ້ອະນຸຍາດໃຫ້ໂມດູນດຽວກັນສະຫນອງທັງຄວາມຮ້ອນແລະຄວາມເຢັນໂດຍບໍ່ມີຮາດແວຄວບຄຸມແຍກຕ່າງຫາກ.

ກົດລະບຽບການເປີດ/ປິດ

ວິທີການຄວບຄຸມ ON / OFF ຖືກອອກແບບມາສໍາລັບການບໍາລຸງຮັກສາອຸນຫະພູມທີ່ຫມັ້ນຄົງໃນຄໍາຮ້ອງສະຫມັກ TEC ມາດຕະຖານ, ລວມທັງ laser diode ແລະອຸປະກອນຫ້ອງທົດລອງ.

ການໂຕ້ຕອບ Serial

ການ​ຕັ້ງ​ຄ່າ​ອຸນ​ຫະ​ພູມ​ແລະ​ການ​ຕິດ​ຕາມ​ໃນ​ເວ​ລາ​ທີ່​ແທ້​ຈິງ​ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ຄຸ້ມ​ຄອງ​ໂດຍ​ຜ່ານ​ການ ASCII serial protocol​. ເຄື່ອງມື serial ທົ່ວໄປເຊັ່ນ Windows HyperTerminal ສາມາດຖືກນໍາໃຊ້ໃນລະຫວ່າງການຕັ້ງແລະການທົດສອບ.

ສັນຍານເຕືອນທີ່ອຸທິດຕົນແລະສັນຍານ "ພ້ອມ" ສະຫນອງການຕອບໂຕ້ສະຖານະການປະຕິບັດງານ, ໃນຂະນະທີ່ການປ້ອນຂໍ້ມູນປິດ TEC ອະນຸຍາດໃຫ້ລະບົບເຈົ້າພາບປິດການທໍາງານຂອງ TEC ເມື່ອມີຄວາມຈໍາເປັນ.

ການຈັບຄູ່ພະລັງງານ

ແຮງດັນ TEC

ການຈັບຄູ່ແຮງດັນແມ່ນສໍາຄັນເພາະວ່າຕົວຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ ບໍ່ໄດ້ສະຫນອງການຈໍາກັດແຮງດັນຂາອອກພາຍໃນ. ແຮງດັນການສະຫນອງຕ້ອງບໍ່ເກີນແຮງດັນທີ່ໄດ້ຮັບການຈັດອັນດັບຂອງ TEC ທີ່ເຊື່ອມຕໍ່.

ຕົວຢ່າງ, ເມື່ອໃຊ້ 12V TEC, ການສະຫນອງພະລັງງານຂອງລະບົບຄວນໄດ້ຮັບການເລືອກຕາມຄວາມເຫມາະສົມ.

ພະລັງງານ Ripple

ການປະຕິບັດການສະຫຼັບຂອງຕົວຄວບຄຸມອາດຈະເພີ່ມ ripple ກ່ຽວກັບການສະຫນອງພະລັງງານສະຫຼັບທີ່ເຊື່ອມຕໍ່. ຖ້າລະບົບປະກອບດ້ວຍກະດານອື່ນໆທີ່ອ່ອນໄຫວຕໍ່ກັບສຽງໄຟຟ້າຫຼື EMI, ການສະຫນອງພະລັງງານແຍກຕ່າງຫາກສໍາລັບຕົວຄວບຄຸມອາດຈະດີກວ່າ.

ການປະຕິບັດອຸນຫະພູມ

ຊ່ວງເຊັນເຊີ

ການເຊື່ອມຕໍ່ 10K NTC ຮອງຮັບລະດັບການວັດແທກທີ່ລະບຸໄວ້ແຕ່ -30°C ຫາ +147°C, ໃນຂະນະທີ່ການຄວບຄຸມອຸນຫະພູມທີ່ໃຊ້ໄດ້ຖືກກໍານົດຈາກ -20°C ຫາ +100°C.

ຄວາມຖືກຕ້ອງ

ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ການ​ຄວບ​ຄຸມ​ອຸນ​ຫະ​ພູມ​ທີ່​ກໍາ​ນົດ​ໄວ້​ແລະ​ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ອຸນ​ຫະ​ພູມ​ແມ່ນ​ທັງ ±0.1°C​. ການປະຕິບັດຕົວຈິງຂອງລະບົບຍັງສາມາດໄດ້ຮັບຜົນກະທົບຈາກຄວາມທົນທານຂອງ NTC, ການຈັດວາງເຊັນເຊີ, ການຕິດຕໍ່ຄວາມຮ້ອນ, ຄຸນລັກສະນະຂອງ TEC, ການກະຈາຍຄວາມຮ້ອນ, ແລະສະພາບແວດລ້ອມອ້ອມຂ້າງ.

ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມທີ່ເຄັ່ງຄັດ, ການທົດສອບຄວນໄດ້ຮັບການປະຕິບັດກັບ TEC ສຸດທ້າຍ, ເຊັນເຊີ, ການໂຫຼດ, ແລະໂຄງສ້າງກົນຈັກ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

ໄດໂອດເລເຊີ

ຕົວຄວບຄຸມສາມາດຮັກສາສະພາບແວດລ້ອມຄວາມຮ້ອນທີ່ຫມັ້ນຄົງສໍາລັບລະບົບ laser diode ທີ່ອຸນຫະພູມມີຜົນກະທົບໂດຍກົງຕໍ່ການປະຕິບັດງານ.

ອຸປະກອນຫ້ອງທົດລອງ

ມັນ ເໝາະ ສົມກັບເຄື່ອງມືຫ້ອງທົດລອງທີ່ຕ້ອງການເຄື່ອງເຮັດຄວາມຮ້ອນແລະເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານທີ່ມີການຄວບຄຸມອຸນຫະພູມທີ່ ໝັ້ນ ຄົງ.

ລະບົບອຸດສາຫະກໍາ

ອຸປະກອນອຸດສາຫະກໍາສາມາດນໍາໃຊ້ໂມດູນສໍາລັບການຄວບຄຸມ TEC ທົ່ວໄປທີ່ການຕິດຕັ້ງຫນາແຫນ້ນ, ການສື່ສານ serial, ແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແມ່ນສໍາຄັນ.

ເຄື່ອງໃຊ້ອັດສະລິຍະ

ສະຖາປັດຕະຍະກໍາທີ່ອີງໃສ່ຄ່າໃຊ້ຈ່າຍເຮັດໃຫ້ເຄື່ອງຄວບຄຸມທີ່ເຫມາະສົມສໍາລັບການຜະລິດເຄື່ອງໃຊ້ smart ແລະການນໍາໃຊ້ປະລິມານອື່ນໆທີ່ຕ້ອງການການຄວບຄຸມອຸນຫະພູມມາດຕະຖານ.

TCB-NA ຫຼື TCB-NE?

TCB-NA ແມ່ນເຫມາະສົມໃນເວລາທີ່ໂຄງການຈັດລໍາດັບຄວາມສໍາຄັນຂອງການຄວບຄຸມອຸນຫະພູມມາດຕະຖານແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການຄຸ້ມຄອງພະລັງງານທີ່ກ້າວຫນ້າຫຼືຫນ້າທີ່ຄວບຄຸມອຸນຫະພູມທີ່ສູງກວ່າ, ຊຸດ TCB-NE ອາດຈະເຫມາະສົມກວ່າ.

ການຄັດເລືອກຄວນຈະອີງໃສ່ TEC ແຮງດັນ, ປະຈຸບັນ, ອຸນຫະພູມເປົ້າຫມາຍ, ຄວາມຕ້ອງການການຄວບຄຸມ, ປະສິດທິພາບ, ແລະສະຖາປັດຕະລະບົບ.

ຄວາມຕ້ອງການຈັດຊື້

ກ່ອນທີ່ຈະສັ່ງ, ຜູ້ຊື້ຄວນຢືນຢັນ TEC ລະດັບແຮງດັນ, ປະຈຸບັນສູງສຸດ, ແຮງດັນການສະຫນອງພະລັງງານ, ອຸນຫະພູມເປົ້າຫມາຍ, ຄວາມຖືກຕ້ອງທີ່ຕ້ອງການ, ຂໍ້ກໍານົດ NTC, ຄວາມຕ້ອງການການສື່ສານແລະສະພາບແວດລ້ອມການດໍາເນີນງານ.

X-Meritan ດໍາເນີນໂຮງງານຂອງຕົນເອງໃນປະເທດຈີນ, ກວມເອົາການປະກອບ PCB ແລະການປັບຕົວສຸດທ້າຍ. ທີມງານວິສະວະກໍາຂອງມັນສາມາດສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການສໍາລັບການຈັບຄູ່ແຮງດັນ TEC, ການຄຸ້ມຄອງ ripple ພະລັງງານ, ແລະຄວາມຕ້ອງການການຕັ້ງຄ່າ. ສິນຄ້າຄົງຄັງອົງປະກອບມາດຕະຖານແລະການຂົນສົ່ງຕ່າງປະເທດສະຫນັບສະຫນູນ OEM ແລະການຈັດຊື້ປະລິມານ.

ບັນທຶກການຕິດຕັ້ງ

ການສະຫນອງພະລັງງານຕ້ອງເຫມາະສົມກັບການຈັດອັນດັບ TEC. ການເກີນແຮງດັນຂອງ TEC ອາດຈະເຮັດໃຫ້ເກີດການໂຫຼດຂອງອົງປະກອບຫຼາຍເກີນໄປເນື່ອງຈາກຕົວຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ ບໍ່ມີການຈຳກັດແຮງດັນຂາອອກພາຍໃນ.

ຂໍ້ມູນຈໍາເພາະໃນປະຈຸບັນ 0–10A ຄວນຖືກປະເມີນຮ່ວມກັນກັບ TEC, ສາຍໄຟ, ຕົວເຊື່ອມຕໍ່, ແລະການສະຫນອງພະລັງງານ. ການກະຈາຍຄວາມຮ້ອນທີ່ເຫມາະສົມແມ່ນຍັງຕ້ອງການສໍາລັບລະບົບ thermoelectric ທີ່ສົມບູນ.

ເມື່ອເຊື່ອມຕໍ່ອຸປະກອນອີເລັກໂທຣນິກທີ່ລະອຽດອ່ອນອື່ນໆກັບການສະຫນອງພະລັງງານສະຫຼັບດຽວກັນ, ໃຫ້ກວດເບິ່ງປະສິດທິພາບຂອງ ripple ແລະ EMI ກ່ອນການເຊື່ອມໂຍງລະບົບສຸດທ້າຍ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ແຮງດັນ TEC ສາມາດຮອງຮັບ TCB-NA ໃດ?

ຕົວຄວບຄຸມສະຫນັບສະຫນູນ TEC ແຮງດັນຈາກ 5V ຫາ 27V. ແຮງດັນ TEC ຕ້ອງເທົ່າກັບຫຼືສູງກວ່າແຮງດັນທີ່ສະຫນອງກະດານ. ເນື່ອງຈາກວ່າ TCB-NA ບໍ່ມີການຈໍາກັດແຮງດັນຂາອອກພາຍໃນ, ການສະຫນອງພະລັງງານຈະຕ້ອງບໍ່ເກີນແຮງດັນຂອງ TEC.

ປະຈຸບັນ TEC ສູງສຸດແມ່ນຫຍັງ?

ຕົວຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ ຮອງຮັບ TEC ຊ່ວງປັດຈຸບັນຂອງ 0–10A. ກະແສໄຟຟ້າປະຕິບັດຕົວຈິງຄວນໄດ້ຮັບການຄັດເລືອກຕາມການຈັດອັນດັບ TEC, ການໂຫຼດຄວາມຮ້ອນ, ສາຍໄຟ, ຕົວເຊື່ອມຕໍ່, ແລະຄວາມສາມາດໃນການສະຫນອງພະລັງງານ.

ຕົວຄວບຄຸມສາມາດສະຫນອງທັງຄວາມຮ້ອນແລະຄວາມເຢັນໄດ້ບໍ?

ແມ່ນແລ້ວ. ສະຖາປັດຕະຍະກໍາການຄວບຄຸມ bidirectional ອະນຸຍາດໃຫ້ TEC ດໍາເນີນການໃນທັງສອງຮູບແບບຄວາມຮ້ອນແລະຄວາມເຢັນ, ເຮັດໃຫ້ມັນເປັນໄປໄດ້ທີ່ຈະຮັກສາອຸນຫະພູມເປົ້າຫມາຍພາຍໃຕ້ການປ່ຽນແປງສະພາບແວດລ້ອມ.

ເຊັນເຊີອຸນຫະພູມໃດທີ່ເຄື່ອງຄວບຄຸມໃຊ້?

ການຕັ້ງຄ່າມາດຕະຖານໃຊ້ 10K NTC ທີ່ມີຄ່າ B ເລີ່ມຕົ້ນຂອງ 3950. ຄ່າ B ສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງແອັບພລິເຄຊັນ. ຂອບເຂດການວັດແທກທີ່ລະບຸໄວ້ແມ່ນ -30 ° C ຫາ + 147 ° C, ມີລະດັບການຄວບຄຸມຈາກ -20 ° C ຫາ +100 ° C.

TCB-NA ສາມາດຄວບຄຸມ ຫຼື ຕິດຕາມໄດ້ແນວໃດ?

ຕົວຄວບຄຸມໃຊ້ການໂຕ້ຕອບມາດຕະຖານ ASCII serial ສໍາລັບການຕັ້ງຄ່າອຸນຫະພູມແລະການຕິດຕາມໃນເວລາທີ່ແທ້ຈິງ. ມັນຍັງສະຫນອງສັນຍານເຕືອນແລະ "ພ້ອມ" ສັນຍານສະຖານະການແລະການປ້ອນຂໍ້ມູນປິດ TEC ສໍາລັບການປະສົມປະສານກັບລະບົບການຄວບຄຸມເຈົ້າພາບ.
