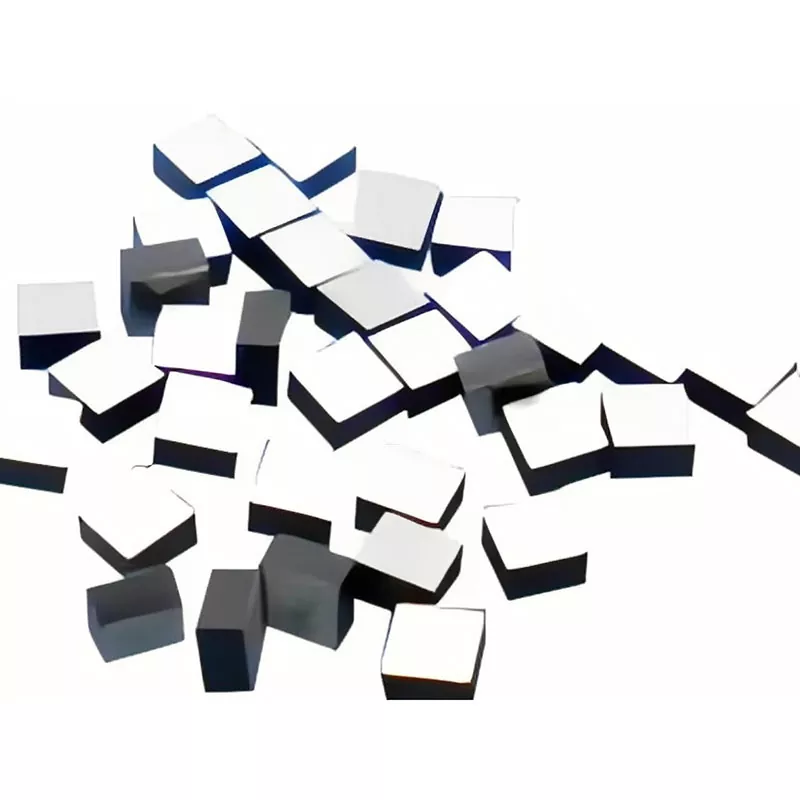

NTC Thermistor ສໍາລັບຊຸດຫມໍ້ໄຟ

X-meritan NTC Thermistor for Battery Pack ແມ່ນເຊັນເຊີວັດແທກອຸນຫະພູມລະດັບລົດຍົນທີ່ມີຄວາມອ່ອນໄຫວສູງທີ່ອອກແບບມາໂດຍສະເພາະສໍາລັບໂມດູນຫມໍ້ໄຟ lithium-ion, ລະບົບການເກັບຮັກສາພະລັງງານ (ESS), ແລະສະຖາປັດຕະຍະກໍາການຈັດການຫມໍ້ໄຟອຸດສາຫະກໍາ (BMS). ອອກແບບມາເພື່ອປ້ອງກັນການລະບາຍຄວາມຮ້ອນ ແລະ ເພີ່ມປະສິດທິພາບການສາກແບັດເຕີລີ, ເຄື່ອງເຮັດຄວາມຮ້ອນແບບກະທັດຮັດນີ້ໃຫ້ຄຳແນະນຳອຸນຫະພູມທີ່ໄວ ແລະຊັດເຈນໄດ້ໂດຍກົງຈາກພື້ນຜິວຂອງເຊວ ແລະໂມດູນ.

ຄຸນສົມບັດຜະລິດຕະພັນ

ຄວາມອ່ອນໄຫວຂອງອຸນຫະພູມສູງ

NTC Thermistor ສໍາລັບຊຸດຫມໍ້ໄຟ ກວດພົບການປ່ຽນແປງຂອງອຸນຫະພູມຜ່ານຄ່າສໍາປະສິດອຸນຫະພູມລົບຂອງອຸປະກອນການຮັບຮູ້ຂອງມັນ. ເມື່ອອຸນຫະພູມເພີ່ມຂຶ້ນ, ຄວາມຕ້ານທານໄຟຟ້າຫຼຸດລົງ, ອະນຸຍາດໃຫ້ວົງຈອນຕິດຕາມກວດກາທີ່ເຊື່ອມຕໍ່ເພື່ອກໍານົດການປ່ຽນແປງຂອງອຸນຫະພູມຫມໍ້ໄຟ.

ຕົວເລືອກຄວາມຕ້ານທານຫຼາຍແລະ B-Value

ລະບົບການຈັດການແບດເຕີຣີທີ່ແຕກຕ່າງກັນໃຊ້ເສັ້ນໂຄ້ງຄວາມຕ້ານທານ - ອຸນຫະພູມທີ່ແຕກຕ່າງກັນ. X-Meritan ໃຫ້ຄ່າ R25 ທີ່ໃຊ້ທົ່ວໄປເຊັ່ນ: 10KΩ, 47KΩ, ແລະ 100KΩ, ພ້ອມກັບຄ່າ B ລວມທັງ 3435K, 3950K, ແລະ 4100K. ຄວາມຕ້ານທານທີ່ກໍາຫນົດເອງແລະຂໍ້ມູນສະເພາະ B-value ສາມາດສະຫນອງໄດ້ຕາມເສັ້ນໂຄ້ງ R-T ທີ່ຕ້ອງການ.

ໂຄງສ້າງການຮັບຮູ້ທີ່ຫນາແຫນ້ນ

ອົງປະກອບການຮັບຮູ້ສາມາດຖືກບັນຈຸຢູ່ໃນການຕັ້ງຄ່າທີ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງຢູ່ໃນຫຼືໃກ້ກັບຈຸລັງຫມໍ້ໄຟແລະໂມດູນ. ຂະໜາດກະທັດຮັດຊ່ວຍຈັດວາງເຊັນເຊີອຸນຫະພູມໃຫ້ໃກ້ກັບແຫຼ່ງຄວາມຮ້ອນທີ່ຕິດຕາມໄດ້ ໂດຍບໍ່ມີການຄອບຄອງພື້ນທີ່ທີ່ສໍາຄັນພາຍໃນຊຸດຫມໍ້ໄຟ.

ການຕັ້ງຄ່າກົນຈັກທີ່ມີຄວາມຍືດຫຍຸ່ນ

ຄວາມຍາວຂອງຊັ້ນນໍາ, ການຕັ້ງຄ່າທີ່ຢູ່ອາໄສ, ການຈັດວາງຕົວເຊື່ອມຕໍ່, ແລະລັກສະນະກົນຈັກອື່ນໆສາມາດຖືກປັບແຕ່ງສໍາລັບໂຄງສ້າງຊອງຫມໍ້ໄຟທີ່ແຕກຕ່າງກັນ. ນີ້ອະນຸຍາດໃຫ້ການປະກອບເຊັນເຊີກົງກັບຕໍາແຫນ່ງການຕິດຕັ້ງທີ່ມີຢູ່ແລະການໂຕ້ຕອບໄຟຟ້າ.

ຂອບເຂດອຸນຫະພູມການດໍາເນີນງານກ້ວາງ

ລະດັບອຸນຫະພູມການເຮັດວຽກທີ່ລະບຸໄວ້ແຕ່ -40°C ຫາ +125°C ກວມເອົາເງື່ອນໄຂການໃຊ້ງານຂອງແບັດເຕີລີທີ່ກວ້າງຂວາງ. ຊຸດທີ່ເລືອກ ແລະການຕັ້ງຄ່າການຮັບຮູ້ຄວນຈະຖືກຈັບຄູ່ກັບອຸນຫະພູມຕົວຈິງຂອງແອັບພລິເຄຊັນ.

ສນວນໄຟຟ້າ

ຄວາມຕ້ານທານຂອງ insulation ລະຫວ່າງສາຍນໍາແລະທີ່ຢູ່ອາໄສແມ່ນຫຼາຍກ່ວາ 100MΩ. ນີ້ສະຫນອງການແຍກໄຟຟ້າລະຫວ່າງວົງຈອນການຮັບຮູ້ແລະໂຄງສ້າງກົນຈັກອ້ອມຂ້າງເມື່ອເຊັນເຊີຖືກຕິດຕັ້ງຢ່າງຖືກຕ້ອງ.

ຕົວກໍານົດການຜະລິດຕະພັນ

ຕົວເລືອກການຕິດຕັ້ງ

ວິທີການຕິດຕັ້ງເຊັນເຊີມີຜົນກະທົບແນວໃດໄວແລະຖືກຕ້ອງອົງປະກອບການຮັບຮູ້ຕອບສະຫນອງຕໍ່ການປ່ຽນແປງອຸນຫະພູມຫມໍ້ໄຟ.

ສຳລັບການຕິດຕາມລະດັບເຊວ, NTC Thermistor for Battery Pack ສາມາດຕັ້ງກົງກັບພື້ນຜິວຂອງເຊລເພື່ອວັດແທກອຸນຫະພູມຢູ່ໃກ້ກັບເຊລທີ່ຕິດຕາມ. ສໍາລັບການຕິດຕາມລະດັບໂມດູນ, ມັນສາມາດຖືກຈັດໃສ່ຢູ່ໃນສະຖານທີ່ຕົວແທນພາຍໃນໂຄງສ້າງໂມດູນ.

ການ​ພິ​ຈາ​ລະ​ນາ​ການ​ຕິດ​ຕັ້ງ​ປະ​ກອບ​ມີ​:

1.ຕິດຕໍ່ພົວພັນລະຫວ່າງອົງປະກອບການຮັບຮູ້ແລະພື້ນຜິວຕິດຕາມກວດກາ

2.Sensor ຕໍາ​ແຫນ່ງ​ພີ່​ນ້ອງ​ກັບ​ຈຸ​ລັງ​ສ້າງ​ຄວາມ​ຮ້ອນ​

3.Lead routing ແລະການບັນເທົາທຸກເມື່ອຍ

4.ສນວນໄຟຟ້າ

5.Available ການເກັບກູ້ການຕິດຕັ້ງ

6.Connector ປະຖົມນິເທດ

7.ຂະຫນາດທີ່ຢູ່ອາໄສ

8.Fixing ຫຼືວິທີການຫນຽວ

ການເລືອກ NTC ສໍາລັບຊຸດຫມໍ້ໄຟ

ການເລືອກ NTC Thermistor ທີ່ເໝາະສົມສຳລັບຊຸດຫມໍ້ໄຟ ຮຽກຮ້ອງໃຫ້ມີການຈັບຄູ່ລັກສະນະໄຟຟ້າຂອງມັນກັບວົງຈອນການວັດແທກອຸນຫະພູມ BMS ແລະລັກສະນະກົນຈັກຂອງມັນກັບຊຸດຫມໍ້ໄຟ.

ຄວາມຕ້ານທານ R25

ຄວາມຕ້ານທານຕາມນາມທີ່ 25°C ຕ້ອງກົງກັບຊ່ວງຄວາມຕ້ານທານທີ່ຄາດໄວ້ໂດຍ BMS ຫຼືວົງຈອນສາກໄຟ. ຄ່າທົ່ວໄປລວມມີ 10KΩ, 47KΩ, ແລະ 100KΩ.

B-ຄ່າ

B-value ກໍານົດວິທີການຕໍ່ຕ້ານຂອງ thermistor ມີການປ່ຽນແປງເມື່ອອຸນຫະພູມມີການປ່ຽນແປງ. ຄ່າ B-value ທີ່ເລືອກຄວນກົງກັບເສັ້ນໂຄ້ງ R-T ທີ່ຕ້ອງການໂດຍສູດການວັດແທກອຸນຫະພູມ.

ຄວາມທົນທານແລະຄວາມທົນທານ B-Value

ຄວາມທົນທານຜົນກະທົບຕໍ່ຄວາມແຕກຕ່າງລະຫວ່າງຄຸນລັກສະນະຂອງ thermostor ຕົວຈິງແລະເສັ້ນໂຄ້ງ R-T ນາມ. ຄວາມທົນທານທີ່ເຄັ່ງຄັດຂື້ນສາມາດພິຈາລະນາໃນເວລາທີ່ຄໍາຮ້ອງສະຫມັກຕ້ອງການການວັດແທກອຸນຫະພູມທີ່ສອດຄ່ອງກັນລະຫວ່າງເຊັນເຊີ.

ອຸນຫະພູມປະຕິບັດງານ

ຊ່ວງອຸນຫະພູມທີ່ຖືກຈັດອັນດັບຂອງເຊັນເຊີຄວນກວມເອົາອຸນຫະພູມຕໍ່າສຸດ ແລະສູງສຸດທີ່ຄາດໄວ້ຢູ່ໃນຕຳແໜ່ງການຕິດຕັ້ງຂອງມັນ.

ການຕອບສະຫນອງຄວາມຮ້ອນ

ເວລາຄວາມຮ້ອນຄົງທີ່ຊີ້ບອກຄວາມໄວຂອງເຊັນເຊີຕໍ່ກັບການປ່ຽນແປງຂອງອຸນຫະພູມອ້ອມຂ້າງຂອງມັນ. ຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງກັບການປ່ຽນແປງຄວາມຮ້ອນຢ່າງໄວວາຄວນພິຈາລະນາຈໍານວນເຊັນເຊີ, ວິທີການຕິດ, ເງື່ອນໄຂການຕິດຕໍ່ແລະການໄຫຼຂອງອາກາດໃນເວລາທີ່ປະເມີນເວລາຕອບສະຫນອງ.

ການຕັ້ງຄ່າກົນຈັກ

ຄວາມຍາວຂອງຕົວນໍາ, ຂະຫນາດທີ່ຢູ່ອາໄສ, ປະເພດຕົວເຊື່ອມຕໍ່, ແລະວິທີການຕິດຄວນຈະຖືກລະບຸໄວ້ໂດຍອີງຕາມພື້ນທີ່ບັນຈຸຫມໍ້ໄຟທີ່ມີຢູ່ແລະໂຄງສ້າງສາຍ BMS.

ຕົວເລືອກການປັບແຕ່ງ

X-Meritan ສາມາດປັບຕັ້ງຄ່າ NTC Thermistor ສໍາລັບຊຸດຫມໍ້ໄຟທີ່ປະກອບຕາມຄວາມຕ້ອງການໄຟຟ້າແລະກົນຈັກຂອງລະບົບຫມໍ້ໄຟ.

ພື້ນທີ່ການປັບແຕ່ງທີ່ສາມາດໃຊ້ໄດ້ລວມມີ: ຄວາມຕ້ານທານ R25, B-value, ຄວາມທົນທານຕໍ່ຄວາມຕ້ານທານ, ຄວາມທົນທານຕໍ່ມູນຄ່າ B, ຄວາມຍາວຂອງສາຍນໍາ, ຂໍ້ມູນຈໍາເພາະຂອງສາຍ, ໂຄງສ້າງທີ່ຢູ່ອາໄສ, ຂະຫນາດຂອງເຊັນເຊີ, ການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່, ວິທີການຕິດຕັ້ງແລະຂໍ້ກໍານົດການຫຸ້ມຫໍ່.

ສໍາລັບການພັດທະນາແບບກໍານົດເອງ, ຜູ້ຜະລິດແບດເຕີລີ່ສາມາດສະຫນອງລະດັບອຸນຫະພູມທີ່ຕ້ອງການ, ຂໍ້ມູນສະເພາະຂອງວັດສະດຸປ້ອນ BMS, ເສັ້ນໂຄ້ງ R-T, ສະຖານທີ່ຕິດຕັ້ງ, ພື້ນທີ່ຫວ່າງ, ຄວາມຕ້ອງການສາຍ, ແລະການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່.

ເປັນຫຍັງຕ້ອງເລືອກ X-Meritan?

ສໍາເລັດການຈັບຄູ່ອົງປະກອບຄວາມຮ້ອນ

X-Meritan ສະຫນອງໂມດູນ TEC, ເຄື່ອງຄວບຄຸມອຸນຫະພູມ, ເຄື່ອງເຮັດຄວາມຮ້ອນ, ແລະອົງປະກອບຄວາມຮ້ອນທີ່ກ່ຽວຂ້ອງ, ຊ່ວຍໃຫ້ລູກຄ້າເລືອກຜະລິດຕະພັນທີ່ເຫມາະສົມກັບຄວາມຕ້ອງການຄວບຄຸມອຸນຫະພູມທີ່ແຕກຕ່າງກັນ.

ການຕັ້ງຄ່າຜະລິດຕະພັນທີ່ກໍາຫນົດເອງ

ພວກເຮົາສະຫນັບສະຫນູນການປັບແຕ່ງຕົວກໍານົດການໄຟຟ້າ, ຂະຫນາດ, ໂຄງສ້າງການຫຸ້ມຫໍ່, ແລະວິທີການເຊື່ອມຕໍ່ເພື່ອໃຫ້ກົງກັບການອອກແບບອຸປະກອນທີ່ແຕກຕ່າງກັນແລະເງື່ອນໄຂການຕິດຕັ້ງ.

ຄວາມສອດຄ່ອງຂອງຜະລິດຕະພັນທີ່ຫມັ້ນຄົງ

ຜ່ານການທົດສອບການຜະລິດແລະການປະຕິບັດທີ່ຄວບຄຸມ, X-Meritan ຮັກສາຄວາມສອດຄ່ອງໃນຕົວກໍານົດການທີ່ສໍາຄັນເຊັ່ນ: ປະສິດທິພາບໄຟຟ້າ, ການຕອບສະຫນອງຄວາມຮ້ອນ, ແລະຄວາມຖືກຕ້ອງຂອງການຮັບຮູ້.

ສະຫນັບສະຫນູນດ້ານວິຊາການສໍາລັບການເຊື່ອມໂຍງ

ທີມງານວິສະວະກໍາຂອງພວກເຮົາຊ່ວຍໃນການຄັດເລືອກອົງປະກອບ, ການຈັບຄູ່ພາລາມິເຕີ, ແລະການເຊື່ອມໂຍງລະບົບເພື່ອຫຼຸດຜ່ອນຄວາມຫຍຸ້ງຍາກໃນການພັດທະນາໃນລະຫວ່າງການອອກແບບຜະລິດຕະພັນ.

ສະຫນັບສະຫນູນແບບຍືດຫຍຸ່ນຈາກ Prototype ກັບການຜະລິດ

X-Meritan ສະຫນັບສະຫນູນການທົດສອບຕົວຢ່າງ, ການພັດທະນາທີ່ກໍາຫນົດເອງ, ແລະການຜະລິດປະລິມານເພື່ອຕອບສະຫນອງຂັ້ນຕອນໂຄງການທີ່ແຕກຕ່າງກັນແລະຄວາມຕ້ອງການການສະຫນອງ.

FAQ

NTC Thermistor ສໍາລັບຊຸດຫມໍ້ໄຟ ເຮັດຫຍັງແດ່ໃນຊຸດຫມໍ້ໄຟ?

ມັນວັດແທກອຸນຫະພູມຫມໍ້ໄຟໂດຍການປ່ຽນການປ່ຽນແປງອຸນຫະພູມໄປສູ່ການປ່ຽນແປງຄວາມຕ້ານທານ. BMS ຫຼືວົງຈອນການສາກໄຟອ່ານຄວາມຕ້ານທານນີ້ແລະປ່ຽນເປັນຄ່າອຸນຫະພູມ.

ຄວນເລືອກຄວາມຕ້ານທານ R25 ໃດ?

ຄ່າ R25 ຄວນກົງກັບໄລຍະການປ້ອນຂໍ້ມູນຄວາມຕ້ານທານ ແລະເສັ້ນໂຄ້ງການປ່ຽນແປງອຸນຫະພູມຂອງ BMS ຫຼືເຄື່ອງສາກ. ສະເພາະທົ່ວໄປປະກອບມີ 10KΩ, 47KΩ, ແລະ 100KΩ.

B-value ຫມາຍຄວາມວ່າແນວໃດ?

B-value ອະທິບາຍຄວາມສໍາພັນລະຫວ່າງຄວາມຕ້ານທານຂອງ thermostor ແລະອຸນຫະພູມ. ມັນເປັນຕົວກໍານົດການທີ່ສໍາຄັນສໍາລັບການປ່ຽນຄວາມຕ້ານທານທີ່ວັດແທກເປັນອຸນຫະພູມ.

Thermistor ສາມາດໄດ້ຮັບການປັບແຕ່ງສໍາລັບຊຸດຫມໍ້ໄຟສະເພາະໃດຫນຶ່ງ?

ແມ່ນແລ້ວ. X-Meritan ສາມາດປັບແຕ່ງຄວາມຕ້ານທານ, B-value, ຄວາມທົນທານ, ຄວາມຍາວນໍາ, ທີ່ຢູ່ອາໄສ, ຕົວເຊື່ອມຕໍ່, ແລະການຕັ້ງຄ່າກົນຈັກອື່ນໆຕາມການອອກແບບຫມໍ້ໄຟ.

ແບັດເຕີລີໜ່ວຍໜຶ່ງສາມາດໃຊ້ເຄື່ອງຄວບຄຸມອຸນຫະພູມຫຼາຍອັນໄດ້ບໍ?

ແມ່ນແລ້ວ. Thermistor ຫຼາຍຕົວສາມາດຖືກຈັດວາງຢູ່ໃນຈຸລັງຫຼືໂມດູນທີ່ແຕກຕ່າງກັນໃນເວລາທີ່ສະຖາປັດຕະຍະກໍາຫມໍ້ໄຟຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມອຸນຫະພູມໃນຫຼາຍສະຖານທີ່. ຈໍານວນແລະການຈັດວາງຄວນຈະຖືກກໍານົດໂດຍ BMS ແລະການອອກແບບຄວາມຮ້ອນ.

ຊ່ວງອຸນຫະພູມປະຕິບັດງານແມ່ນຫຍັງ?

ຊ່ວງອຸນຫະພູມການເຮັດວຽກທີ່ລະບຸໄວ້ແມ່ນ -40°C ຫາ +125°C. ອຸນຫະພູມທີ່ອະນຸຍາດຕົວຈິງຄວນຖືກປະເມີນຕາມຊຸດທີ່ເລືອກແລະການຕັ້ງຄ່າການຕິດຕັ້ງ.
