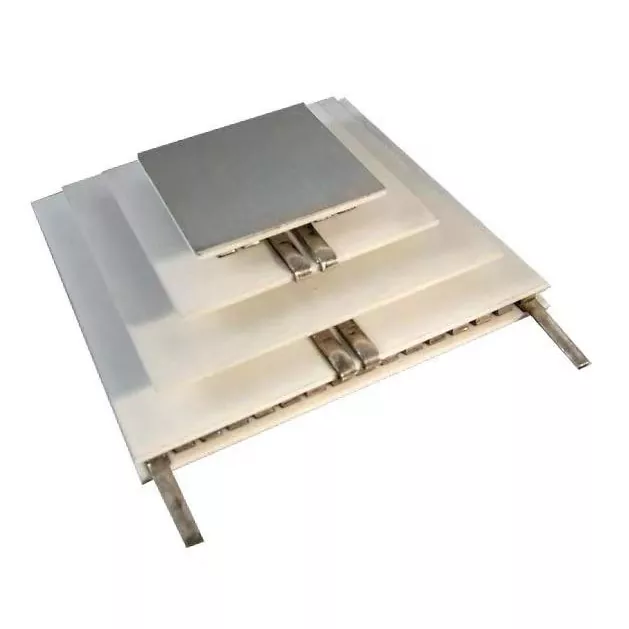

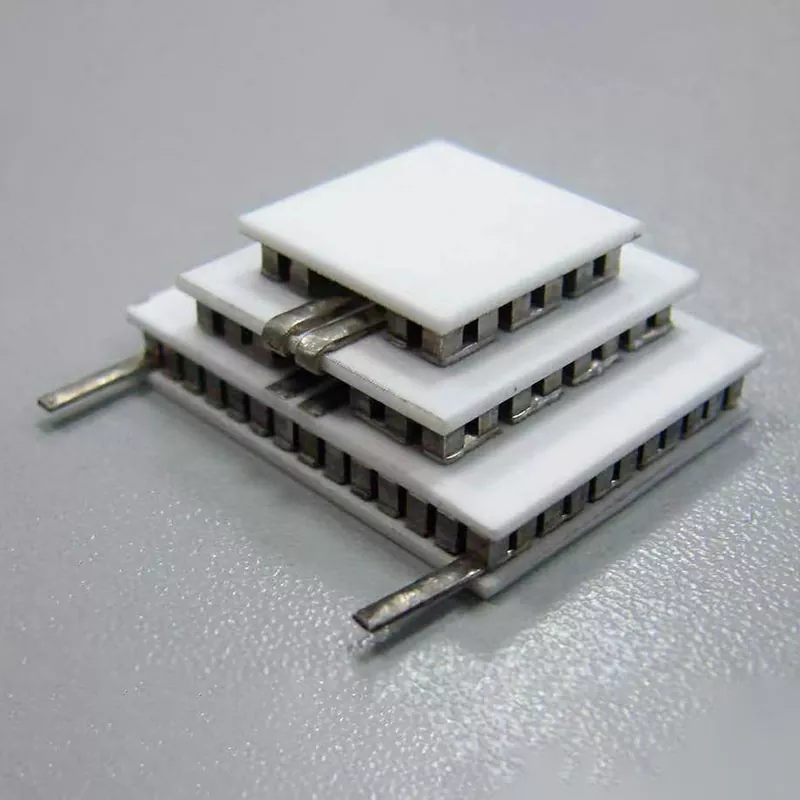

ເຄື່ອງເຮັດຄວາມເຢັນສີ່ຂັ້ນຕອນ

ເຄື່ອງເຮັດຄວາມເຢັນສີ່ຂັ້ນຕອນທີ່ໃຫ້ໂດຍໂຮງງານ X-Meritan ຈາກປະເທດຈີນແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນທີ່ຕ້ອງການຄວາມເຢັນເລິກ. ໂຄງສ້າງສີ່ຂັ້ນຕອນບໍ່ແມ່ນພຽງແຕ່ການເພີ່ມຂື້ນຂອງຈໍານວນໂມດູນ, ແຕ່ອະນຸຍາດໃຫ້ແຕ່ລະຂັ້ນຕອນຕໍ່ໄປເຮັດວຽກໂດຍອີງໃສ່ອຸນຫະພູມທີ່ຫຼຸດລົງທີ່ສ້າງຂຶ້ນໂດຍຂັ້ນຕອນທີ່ຜ່ານມາ, ສືບຕໍ່ໄປສູ່ອຸນຫະພູມຕ່ໍາເທື່ອລະກ້າວ. ສໍາລັບວຽກງານຄວາມເຢັນເລິກທີ່ມີຄວາມຫຍຸ້ງຍາກທີ່ຈະບັນລຸໄດ້ກັບເຄື່ອງເຮັດຄວາມເຢັນທີ່ມີຄວາມຮ້ອນແບບດຽວແບບທໍາມະດາ, ໂຄງສ້າງຫຼາຍຂັ້ນຕອນສາມາດກາຍເປັນທາງເລືອກທີ່ສໍາຄັນໃນການອອກແບບການຈັດການຄວາມຮ້ອນຂອງອຸປະກອນ.

ພວກເຮົາຍັງສະຫນອງອຸປະກອນໄຟຟ້າ, ເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric, ແລະອົງປະກອບທີ່ກ່ຽວຂ້ອງ, ແລະສາມາດປຶກສາຫາລືການຈັບຄູ່ຜະລິດຕະພັນແລະການປັບແຕ່ງຕາມຄວາມຕ້ອງການຂອງໂຄງການສະເພາະ.

ເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນສີ່ຂັ້ນຕອນແມ່ນຫຍັງ?

Four-Stage Thermoelectric Coolers ແມ່ນອຸປະກອນເຮັດຄວາມເຢັນແບບ thermoelectric ຫຼາຍຂັ້ນຕອນໂດຍອີງໃສ່ຫຼັກການເຮັດຄວາມເຢັນ semiconductor thermoelectric. ພວກເຂົາເຈົ້າບັນລຸການຫຼຸດຜ່ອນອຸນຫະພູມຂັ້ນຕອນໂດຍຂັ້ນຕອນໂດຍຜ່ານສີ່ຂັ້ນຕອນຂອງຄວາມເຢັນຢ່າງຕໍ່ເນື່ອງ.

ບໍ່ເຫມືອນກັບອຸປະກອນເຄື່ອງເຮັດຄວາມເຢັນແບບດັ້ງເດີມທີ່ປະກອບດ້ວຍເຄື່ອງອັດ, ຕູ້ເຢັນ, ແລະຊິ້ນສ່ວນເຄື່ອນທີ່ຂອງກົນຈັກ, ພວກມັນໂອນຄວາມຮ້ອນຈາກດ້ານເຢັນໄປຫາດ້ານຮ້ອນຢ່າງຫ້າວຫັນໂດຍຜ່ານຜົນກະທົບຂອງຄວາມຮ້ອນ. ໂຄງສ້າງສີ່ຂັ້ນຕອນຊ່ວຍໃຫ້ແຕ່ລະຂັ້ນຕອນສາມາດຈັດການສ່ວນຫນຶ່ງຂອງຂະບວນການສ້າງຄວາມແຕກຕ່າງຂອງອຸນຫະພູມ, ໃນທີ່ສຸດກໍ່ຂະຫຍາຍຜົນກະທົບຂອງຄວາມເຢັນໄປສູ່ຄວາມເຢັນຂອງຂັ້ນຕອນທີສີ່.

ຄຸນສົມບັດຫຼັກ

1. ໂຄງສ້າງແບບ Cascaded ສີ່ຂັ້ນຕອນ

ເຄື່ອງເຮັດຄວາມເຢັນແບບ Thermoelectric ສີ່ຂັ້ນຕອນປະກອບດ້ວຍສີ່ຊັ້ນເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນຢ່າງຕໍ່ເນື່ອງ. ຂັ້ນຕອນທີ່ຜ່ານມາຫຼຸດລົງອຸນຫະພູມພື້ນຖານຂອງການດໍາເນີນງານສໍາລັບຂັ້ນຕອນຕໍ່ໄປ, ແລະຄວາມຮ້ອນໄດ້ຖືກຖ່າຍທອດຄ່ອຍໆຜ່ານໂຄງສ້າງຫຼາຍຂັ້ນຕອນ, ອະນຸຍາດໃຫ້ດ້ານເຢັນໃນຂັ້ນຕອນທີສີ່ສືບຕໍ່ເຮັດວຽກໄປສູ່ອຸນຫະພູມຕ່ໍາ.

2. Active Cooling

ບໍ່ເຫມືອນກັບໂຄງສ້າງທີ່ອີງໃສ່ການກະຈາຍຄວາມຮ້ອນທໍາມະຊາດຫຼືການນໍາຄວາມຮ້ອນຕົວຕັ້ງຕົວຕີ, ມັນເຄື່ອນຍ້າຍຄວາມຮ້ອນຢ່າງຈິງຈັງຜ່ານຜົນກະທົບ Peltier.

ເມື່ອລະບົບເປີດຢູ່, ໂມດູນ thermoelectric ເລີ່ມເຮັດວຽກ. ດ້ານເຢັນດູດຊຶມຄວາມຮ້ອນໃນຂະນະທີ່ດ້ານຮ້ອນປ່ອຍຄວາມຮ້ອນ, ເຮັດໃຫ້ມັນມີສ່ວນຮ່ວມຢ່າງຈິງຈັງໃນການຫຼຸດຜ່ອນອຸນຫະພູມແລະສະຖຽນລະພາບຂອງອຸນຫະພູມຕາມຄວາມຕ້ອງການຂອງອຸປະກອນ.

3. ໂຄງສ້າງຂອງລັດແຂງ

ມັນຮັບຮອງເອົາເທກໂນໂລຍີເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນແບບແຂງໂດຍບໍ່ມີພາກສ່ວນເຄື່ອນທີ່ຂອງກົນຈັກ ແລະບໍ່ໄດ້ອີງໃສ່ເຄື່ອງເຮັດຄວາມເຢັນແບບດັ້ງເດີມ.

ໂຄງສ້າງນີ້ແມ່ນເຫມາະສົມສໍາລັບລະບົບທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ການສັ່ນສະເທືອນກົນຈັກ, ມີພື້ນທີ່ພາຍໃນຈໍາກັດ, ຫຼືຕ້ອງການອົງປະກອບເຄື່ອງເຮັດຄວາມເຢັນກົນຈັກຫຼຸດລົງ. ໂດຍບໍ່ມີກົນໄກການເຄື່ອນຍ້າຍເຊັ່ນເຄື່ອງອັດ, ລັກສະນະການດໍາເນີນງານຂອງມັນແມ່ນເຫມາະສົມກັບສະພາບແວດລ້ອມການຈັດການຄວາມຮ້ອນທີ່ມີຄວາມແມ່ນຍໍາ.

4. ຄວາມເຢັນເລິກ

ມູນຄ່າຕົ້ນຕໍຂອງໂຄງສ້າງສີ່ຂັ້ນຕອນແມ່ນຄວາມສາມາດຂອງມັນຄ່ອຍໆເພີ່ມຄວາມແຕກຕ່າງຂອງອຸນຫະພູມ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການລະດັບອຸນຫະພູມຕ່ໍາ.

5. ຄວາມໝັ້ນຄົງຂອງອຸນຫະພູມ

ມັນບໍ່ພຽງແຕ່ຖືກນໍາໃຊ້ສໍາລັບການເຮັດຄວາມເຢັນ, ແຕ່ຍັງສໍາລັບລະບົບທີ່ຕ້ອງການການປັບອຸນຫະພູມການເຄື່ອນໄຫວແລະສະຖຽນລະພາບ.

ໃນເວລາທີ່ອຸປະກອນຕ້ອງການຮັກສາອຸນຫະພູມດ້ານເຢັນສະເພາະ, ເຄື່ອງເຮັດຄວາມເຢັນຂອງ thermoelectric ສາມາດເຮັດຫນ້າທີ່ເປັນອົງປະກອບປະຕິບັດໃນລະບົບການຄຸ້ມຄອງຄວາມຮ້ອນແລະເຮັດວຽກຮ່ວມກັນກັບການວັດແທກອຸນຫະພູມແລະອົງປະກອບຄວບຄຸມ.

6. ການແກ້ໄຂຄວາມເຢັນແບບກະທັດຮັດ

ໂຄງສ້າງ thermoelectric ຫຼາຍຂັ້ນຕອນສາມາດບັນລຸຄວາມເຢັນຫຼາຍຂັ້ນຕອນພາຍໃນພື້ນທີ່ຫນາແຫນ້ນໂດຍບໍ່ຈໍາເປັນຕ້ອງມີອົງປະກອບກົນຈັກຂະຫນາດໃຫຍ່ທີ່ໃຊ້ໃນລະບົບເຄື່ອງເຮັດຄວາມເຢັນແບບດັ້ງເດີມ.

ສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ພາຍໃນຈໍາກັດທີ່ຕ້ອງການຄວາມເຢັນເລິກ, ໂຄງສ້າງ thermoelectric ຫຼາຍຂັ້ນຕອນໃຫ້ມູນຄ່າທີ່ສໍາຄັນສໍາລັບການລວມລະບົບ.

ຫຼັກການການເຮັດວຽກ

ຄວາມເຢັນດ້ວຍຄວາມຮ້ອນແມ່ນອີງໃສ່ຜົນກະທົບ Peltier. ເມື່ອໃຊ້ໄຟຟ້າ, ການຖ່າຍທອດຄວາມຮ້ອນເກີດຂື້ນພາຍໃນວັດສະດຸ thermoelectric, ສ້າງດ້ານເຢັນແລະດ້ານຮ້ອນ.

ສໍາລັບໂຄງສ້າງສີ່ຂັ້ນຕອນ, ຂະບວນການເຮັດວຽກປະກອບມີ:

1. ຄວາມເຢັນຂັ້ນຕອນທໍາອິດ: ຂັ້ນຕອນທໍາອິດໂອນຄວາມຮ້ອນແລະສ້າງຄວາມແຕກຕ່າງຂອງອຸນຫະພູມເບື້ອງຕົ້ນ.

2. ຄວາມເຢັນຂັ້ນຕອນທີສອງ: ຂັ້ນຕອນທີສອງໃຊ້ອຸນຫະພູມຕ່ໍາທີ່ສ້າງຂຶ້ນໂດຍຂັ້ນຕອນທໍາອິດເປັນພື້ນຖານການດໍາເນີນງານຂອງມັນແລະສືບຕໍ່ຫຼຸດຜ່ອນອຸນຫະພູມ.

3. ຄວາມເຢັນຂັ້ນຕອນທີສາມ: ອຸນຫະພູມຍັງສືບຕໍ່ກ້າວໄປສູ່ລະດັບຕ່ໍາໃນຂະນະທີ່ຄວາມຮ້ອນໄດ້ຖືກໂອນໄປສູ່ດ້ານຮ້ອນຢ່າງຕໍ່ເນື່ອງ.

4. ຄວາມເຢັນຂັ້ນຕອນທີສີ່: ຂັ້ນ​ຕອນ​ສຸດ​ທ້າຍ​ຍັງ​ສືບ​ຕໍ່​ເຮັດ​ໃຫ້​ຄວາມ​ເຢັນ​ເລິກ​, ເຮັດ​ໃຫ້​ເບື້ອງ​ເຢັນ​ຂັ້ນ​ທີ​ສີ່​ເປັນ​ຈຸດ​ທີ່​ມີ​ອຸນ​ຫະ​ພູມ​ຕ​່​ໍາ​ສຸດ​ຂອງ​ໂຄງ​ສ້າງ​ຫຼາຍ​ຂັ້ນ​ຕອນ​ຂອງ​ການ​ທັງ​ຫມົດ​.

ຊ່ອງຂໍ້ມູນແອັບພລິເຄຊັນ

1. ການແພດ ແລະຫ້ອງທົດລອງ

ເຄື່ອງເຮັດຄວາມເຢັນສີ່ຂັ້ນຕອນຂອງພວກເຮົາສາມາດນຳໃຊ້ໃນການນຳໃຊ້ແບບມືອາຊີບເຊັ່ນ: ອຸປະກອນກວດພະຍາດ, ອຸປະກອນວິເຄາະເລືອດ ແລະ ລະບົບຄວບຄຸມອຸນຫະພູມຫ້ອງທົດລອງ.

2. ອຸປະກອນ semiconductor

ໃນອຸປະກອນທີ່ກ່ຽວຂ້ອງກັບ semiconductor, ການຄວບຄຸມອຸນຫະພູມໂດຍກົງຜົນກະທົບຕໍ່ສະພາບແວດລ້ອມຂອງຂະບວນການສະເພາະໃດຫນຶ່ງແລະສະພາບການເຮັດວຽກຂອງອົງປະກອບເອເລັກໂຕຣນິກ. ຜະລິດຕະພັນຂອງພວກເຮົາສາມາດຖືກນໍາໃຊ້ໃນລະບົບການຄຸ້ມຄອງຄວາມຮ້ອນອຸດສາຫະກໍາທີ່ຕ້ອງການຄວາມເຢັນເລິກໃນທ້ອງຖິ່ນ.

3. ການສື່ສານ ແລະ Optoelectronics

ເຄື່ອງເຮັດຄວາມເຢັນຫຼາຍຂັ້ນຕອນສາມາດຖືກນໍາໃຊ້ໃນອຸປະກອນການສື່ສານທີ່ລະອຽດອ່ອນຂອງອຸນຫະພູມ, ອຸປະກອນ optoelectronic, ແລະອຸປະກອນທີ່ກ່ຽວຂ້ອງກັບເລເຊີ.

4. ຍານອາວະກາດ

ດ້ວຍເທກໂນໂລຍີເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນແບບແຂງ, ​​ເໝາະສຳລັບການນຳໃຊ້ອາວະກາດ.

FAQ

Q1: ອຸປະກອນໃດທີ່ເປັນເຄື່ອງເຮັດຄວາມເຢັນແບບ thermoelectric ສີ່ຂັ້ນຕອນສ່ວນໃຫຍ່ແມ່ນເຫມາະສົມສໍາລັບ?

A1: ສ່ວນໃຫຍ່ແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນມືອາຊີບທີ່ຕ້ອງການຄວາມເຢັນເລິກຫຼືສະຖຽນລະພາບອຸນຫະພູມທີ່ຊັດເຈນ, ລວມທັງອຸປະກອນທາງການແພດແລະຫ້ອງທົດລອງ, ອຸປະກອນ semiconductor, ອຸປະກອນການສື່ສານແລະ optoelectronic, ລະບົບທີ່ກ່ຽວຂ້ອງກັບການບິນອະວະກາດ, ແລະອຸປະກອນອຸດສາຫະກໍາພິເສດ. ບໍ່ວ່າພວກມັນເຫມາະສົມສໍາລັບໂຄງການສະເພາະໃດຫນຶ່ງຕ້ອງໄດ້ຮັບການຢືນຢັນໂດຍອີງໃສ່ອຸນຫະພູມເປົ້າຫມາຍ, ການໂຫຼດຄວາມຮ້ອນ, ແລະເງື່ອນໄຂການກະຈາຍຄວາມຮ້ອນດ້ານຂ້າງ.

Q2: ຄວາມແຕກຕ່າງລະຫວ່າງໂຄງສ້າງສີ່ຂັ້ນຕອນແລະໂຄງສ້າງແບບດຽວແບບທໍາມະດາແມ່ນຫຍັງ?

A2: ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນຢູ່ໃນຂັ້ນຕອນການເຮັດຄວາມເຢັນ. ໂຄງສ້າງສີ່ຂັ້ນຕອນປະກອບດ້ວຍສີ່ຊັ້ນເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນຢ່າງຕໍ່ເນື່ອງ. ແຕ່ລະຂັ້ນຕອນຕໍ່ໄປເຮັດວຽກໂດຍອີງໃສ່ອຸນຫະພູມຕ່ໍາທີ່ສ້າງຂຶ້ນໂດຍຂັ້ນຕອນທີ່ຜ່ານມາ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມແຕກຕ່າງຂອງອຸນຫະພູມທີ່ໃຫຍ່ກວ່າແລະຄວາມເຢັນທີ່ເລິກເຊິ່ງ.

Q3: ຜະລິດຕະພັນຕ້ອງການເຄື່ອງເຮັດຄວາມເຢັນບໍ?

A3: ຜະລິດຕະພັນນຳໃຊ້ເທັກໂນໂລຍີເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນແບບແຂງ ແລະບໍ່ໄດ້ອີງໃສ່ເຄື່ອງເຮັດຄວາມເຢັນທີ່ໃຊ້ໃນລະບົບເຄື່ອງເຮັດຄວາມເຢັນແບບບີບອັດແບບກົນຈັກແບບດັ້ງເດີມ.

Q4: ເປັນຫຍັງການລະບາຍຄວາມຮ້ອນດ້ານຂ້າງຈຶ່ງມີຄວາມສໍາຄັນ?

A4: ຫຼັງຈາກເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນໄດ້ດູດເອົາຄວາມຮ້ອນຈາກດ້ານເຢັນແລ້ວ, ຈະຕ້ອງປ່ອຍຄວາມຮ້ອນຜ່ານດ້ານຮ້ອນ. ຖ້າອຸນຫະພູມດ້ານຂ້າງຮ້ອນຍັງສືບຕໍ່ເພີ່ມຂຶ້ນ, ຄວາມສາມາດໃນການເຮັດຄວາມເຢັນແລະຄວາມແຕກຕ່າງກັນອຸນຫະພູມຂອງໂຄງສ້າງຫຼາຍຂັ້ນຕອນຈະໄດ້ຮັບຜົນກະທົບ. ດັ່ງນັ້ນ, ເຄື່ອງລະບາຍຄວາມຮ້ອນ, ວິທີການເຮັດຄວາມເຢັນ, ແລະພື້ນທີ່ການຕິດຕັ້ງຕ້ອງໄດ້ຮັບການພິຈາລະນາຮ່ວມກັນໃນລະຫວ່າງຂັ້ນຕອນການອອກແບບໂຄງການ.

Q5: ຜະລິດຕະພັນມາດຕະຖານສາມາດຖືກນໍາໃຊ້ໂດຍກົງໃນໂຄງການບໍ?

A5: ວ່າຜະລິດຕະພັນມາດຕະຖານສາມາດນຳໃຊ້ໄດ້ໂດຍກົງແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການຂອງອຸປະກອນ. ພວກເຮົາແນະນໍາໃຫ້ສະຫນອງຂໍ້ມູນເຊັ່ນອຸນຫະພູມເປົ້າຫມາຍ, ການໂຫຼດຄວາມຮ້ອນ, ຂະຫນາດການຕິດຕັ້ງ, ແລະເງື່ອນໄຂການສະຫນອງພະລັງງານກ່ອນທີ່ຈະຊື້, ດັ່ງນັ້ນໂຄງສ້າງຜະລິດຕະພັນທີ່ເຫມາະສົມສາມາດຢືນຢັນໄດ້. ສໍາລັບໂຄງການທີ່ມີຮູບແຕ້ມຫຼືຕົວຢ່າງທີ່ມີຢູ່ແລ້ວ, ອຸປະກອນທີ່ກ່ຽວຂ້ອງຍັງສາມາດສະຫນອງໃຫ້ໂດຍກົງສໍາລັບການຈັບຄູ່ຜະລິດຕະພັນ.

Q6: ຜະລິດຕະພັນສາມາດພັດທະນາຕາມຮູບແຕ້ມຂອງລູກຄ້າຫຼືຕົວຢ່າງ?

A6: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນັບສະຫນູນການພັດທະນາຜະລິດຕະພັນໂດຍອີງໃສ່ຮູບແຕ້ມຂອງລູກຄ້າຫຼືຕົວຢ່າງ. ໃນລະຫວ່າງຂັ້ນຕອນການສື່ສານເບື້ອງຕົ້ນ, ພວກເຮົາຈະປຶກສາຫາລືກ່ຽວກັບຄວາມຕ້ອງການຂອງຜະລິດຕະພັນ, ຢືນຢັນການແກ້ໄຂ, ແລະດໍາເນີນການຜະລິດຕໍ່ໄປ.

Q7: ສາມາດກວດພົບອຸນຫະພູມແລະສ່ວນປະກອບຄວບຄຸມສາມາດຊື້ຮ່ວມກັນໄດ້ບໍ?

A7: ແມ່ນ. ຊ່ວງຜະລິດຕະພັນຂອງ X-Meritan ຍັງປະກອບມີຜະລິດຕະພັນ NTC ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ສໍາລັບໂຄງການທີ່ຮຽກຮ້ອງໃຫ້ມີການກວດສອບອຸນຫະພູມ, ການຄວບຄຸມອຸນຫະພູມ, ແລະການແກ້ໄຂຄວາມເຢັນ thermoelectric, ການເລືອກຜະລິດຕະພັນສາມາດໄດ້ຮັບການປຶກສາຫາລືຕາມຄວາມຕ້ອງການຂອງລະບົບສະເພາະ.
